З’єднання цангове L-подібне для поліуретанових шлангів 8×8 мм

Цангове L-подібне з’єднання 8×8 мм з’єднує поліуретанові шланги та повертає лінію під прямим кутом. Кутник доречний біля перешкод і в тісних місцях, де шланг із прямим з’єднувачем довелося б надмірно згинати. Він задає напрямок двом відрізкам і допомагає прокласти їх без різкого перегину біля стику. Позначення 8×8 мм стосується обох приєднувальних кінців.

Будова та користування

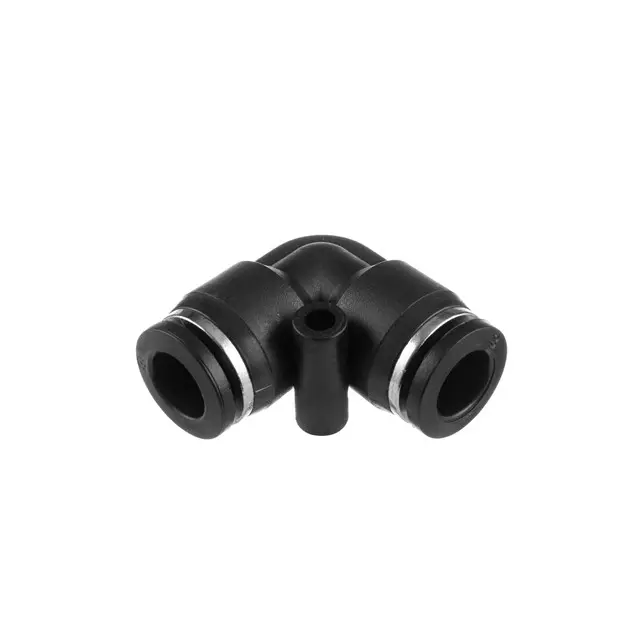

Чорний кутовий корпус має два цангові входи з натискними кільцями. Після вставляння шланга цанга утримує його від висмикування. Щоб вийняти шланг, кільце притискають до корпусу та звільняють кінець. Біля входів є світлі обідки, а між ними — виступ з отвором. Обираючи місце для кутника, враховуйте габарити всіх виступів і залишайте доступ до кілець: це полегшить подальше роз’єднання лінії.

Як підібрати до шланга

Зіставте стару деталь із новою за формою, напрямком входів і приєднувальним розміром. У цанговому з’єднанні орієнтуються на зовнішній діаметр шланга, тому однаковий внутрішній отвір ще не означає відповідної посадки. Вимірюйте рівну ділянку без розтягнення й деформації від попереднього кріплення. Перевірте також, чи вистачає довжини обох відрізків: вони мають підходити до входів рівно, без бокового навантаження. Для шланга з іншого матеріалу потрібно перевірити придатність його стінки та жорсткості до цангового затискання.

Умови використання з’єднувача мають відповідати робочому середовищу, тиску й температурі лінії. Самого збігу розмірів недостатньо для застосування з будь-якою рідиною чи газом. Надто м’який шланг, овальний переріз або подряпини в місці посадки можуть заважати ущільненню та утриманню. Невдалий підбір обертається витоком, зсувом кінця шланга й необхідністю повторно розбирати стик.

Ознаки несправності

Кутник варто перевірити, якщо біля входу з’явився витік, шланг тримається слабше, натискне кільце пошкоджене або на корпусі є тріщина. Водночас джерелом проблеми буває кінець шланга: залом, поздовжня подряпина, затвердіння чи зминання поверхні. Під час заміни огляньте обидві прилеглі ділянки та кріплення, що підтримують лінію. Пошкоджений кінець можна відрізати до рівної ділянки, якщо залишено достатній запас довжини. Короткий або зношений відрізок краще замінити, щоб він не натягував з’єднання після складання.

Порядок встановлення

Припиніть подачу робочого середовища та повністю скиньте тиск. Притисніть кільце старого з’єднання й обережно вийміть шланг, не намагаючись вирвати його із затискача. Зробіть рівний поперечний зріз без задирок, очистьте зовнішню поверхню та приберіть обрізки, які можуть потрапити всередину. Вставте обидва кінці до упору й легким потягуванням назад перевірте, чи спрацювала фіксація. Прокладіть шланги без перекосу, натягу та контакту з гострими краями сусідніх деталей. Відновивши подачу, перевірте герметичність обох стиків способом, придатним для робочого середовища. Якщо з’єднання пропускає, знову скиньте тиск і лише тоді перевіряйте глибину посадки та стан шлангів.
