З’єднання цангове L-подібне для поліуретанових шлангів 4×4 мм

Цангове L-подібне з’єднання 4×4 мм призначене для стикування поліуретанових шлангів зі зміною напрямку лінії. Кутовий корпус дає змогу прокласти шланг на повороті без різкого залому: два відрізки заходять у різні боки з’єднувача, а напрямок змінюється всередині нього. Деталь використовують для заміни пошкодженого з’єднання або зміни прокладання шлангів там, де бракує місця для плавного вигину.

Як влаштоване з’єднання

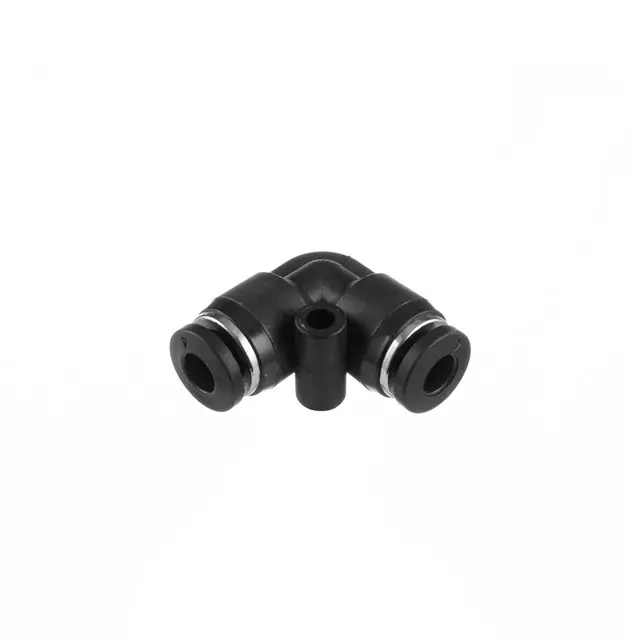

Чорний корпус має два цангові входи з кільцями для вивільнення шлангів. Цанга тримає вставлений кінець, а натискання на кільце дозволяє його витягти. Справне з’єднання утримує шланг без постійного натягу та перекосу. Кутова форма задає напрямок прокладання, проте корпус не варто навантажувати, намагаючись дотягнути до нього закороткий відрізок: бічне зусилля погіршує умови роботи стику.

Як підібрати

Звірте позначення 4×4 мм із розмірами обох кінців, які потрібно з’єднати. Для цангового кріплення має значення зовнішній діаметр шланга, тому орієнтуватися лише на внутрішній отвір не можна. Порівняйте розташування входів, форму знятого корпусу та вільне місце навколо нього. До кілець має залишатися доступ, інакше під час наступного роз’єднання доведеться знімати сусідні кріплення.

Ділянка поліуретанового шланга, що заходить у з’єднувач, повинна бути рівною й без пошкоджень зовні. Якщо використовуєте трубку з іншого матеріалу, перевірте її придатність до цангового затиску та умов експлуатації. Допустимі тиск, температура й робоче середовище з’єднувача також мають відповідати вимогам системи. Однаковий розмір не означає, що з’єднання підходить для будь-якої рідини чи газу: помилка може спричинити витік і пошкодження деталей.

Ознаки несправності

З’єднувач міняють, якщо корпус тріснув, кільце пошкоджене, стик пропускає робоче середовище або цанга перестала тримати шланг. Кінець, який виходить без натискання на кільце, вказує на проблему з фіксацією; до її усунення користуватися лінією не можна. Одночасно огляньте шланг біля входу. Подряпини вздовж поверхні, овальність, заломи та затверділий кінець заважають щільному приляганню. Новий корпус не усуне витік, якщо всередині залишиться пошкоджена ділянка.

Заміна та перевірка

Перекрийте подачу робочого середовища й повністю скиньте тиск. Очистьте місце навколо стику, притисніть кільце вивільнення та витягніть шланг без перекошування. Перевірте зріз: він має бути перпендикулярним до осі, без задирок і зминання. Пошкоджений кінець можна відрізати, якщо після цього довжини вистачить для вільного прокладання. Закороткий або затверділий відрізок краще замінити, а не встановлювати з натягом.

Підготовлені кінці вставте до упору й легенько потягніть назад, перевіряючи утримання. Прокладіть шланги так, щоб вони не терлися об гострі краї та не тиснули збоку на корпус. Відновивши подачу, перевірте обидва стики на витік способом, придатним для робочого середовища. Якщо з’єднання негерметичне, знову скиньте тиск і перевірте розмір, зріз та стан шланга. Зовнішній шар герметика чи додаткове зусилля не виправлять неправильної посадки в цанзі.
