Трійник для шланга 8 мм зі швидкорознімним з’єднанням для продування кабіни вантажівки

Трійник для шланга 8 мм зі швидкорознімним з’єднанням слугує для підключення приладдя для продування кабіни вантажного автомобіля. Він утворює відгалуження повітряної лінії: два протилежні входи призначені для шланга, а бічний відвід із муфтою — для приєднання продувального обладнання. Приладдя можна від’єднати, залишивши з’єднання основної лінії зібраним.

Будова трійника

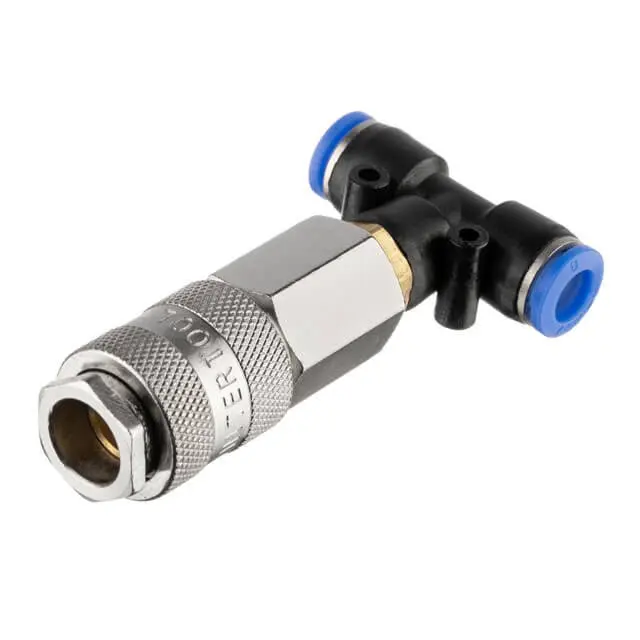

На двох кінцях Т-подібного корпусу розташовані сині натискні кільця для вставляння та вивільнення трубки. Бічний відвід оснащений швидкорознімною муфтою з рифленою рухомою втулкою. Біля муфти є шестигранні грані під інструмент. Під час роботи зі з’єднанням прикладайте зусилля до відповідних граней, щоб не навантажувати корпус і ділянки входу шланга.

Як перевірити відповідність

Розмірний орієнтир для підбору — шланг 8 мм. Порівняйте зі знятим трійником розмір трубки, посадкові місця та спосіб утримання. У вставних з’єднаннях вирішальне значення має зовнішній діаметр трубки. Якщо шланг позначений лише за внутрішнім проходом, цього недостатньо для перевірки посадки. Сама трубка також має бути придатною для такого способу фіксації.

Перевірте штекер, який вставлятиметься в муфту: його профіль, посадковий діаметр і положення канавки для фіксатора. Схожі зовні з’єднання можуть мати різні посадки, тому штекер повинен не лише входити, а й надійно замикатися. Оцініть місце монтажу: біля рухомої втулки потрібен простір для руки, а шланги мають проходити без натягу та різких вигинів. Допустимий тиск усіх компонентів звіряють із параметрами повітряної лінії.

Ознаки несправності

Трійник перевіряють, коли біля нього чути шипіння, з’являється витік повітря, трубка хитається або штекер погано утримується в муфті. До заміни призводять тріщини корпусу, зношені ущільнення, бруд у місцях посадки та бічне зусилля від натягнутого шланга. Огляньте й кінець трубки: подряпини, деформація або нерівний зріз можуть спричиняти витік навіть після встановлення нового з’єднання.

Монтаж без зайвого навантаження

Спочатку перекрийте подачу повітря та повністю скиньте тиск у гілці, яку обслуговуєте. Продувальне обладнання підключають до передбаченої для нього точки; втручатися в контури гальм та інших систем керування автомобілем не можна. Звільніть фіксатор і вийміть трубку без ривків та викручування.

Разом із трійником огляньте прилеглі відрізки шланга й відповідний штекер. Пошкоджені ділянки та зношені сполучні деталі замінюють, якщо вони заважають герметичному підключенню. Підготуйте чистий, рівно обрізаний кінець придатної трубки, вставте його до упору й легким потягуванням перевірте утримання. Приєднайте штекер та переконайтеся, що муфта його зафіксувала.

Відновлюйте подачу повітря поступово. Перевірте стики засобом для виявлення витоків: бульбашки, шипіння або зсув трубки вказують на потребу повторної перевірки після скидання тиску. Невідповідний розмір шланга чи профіль штекера спричиняє втрату повітря та може призвести до роз’єднання під тиском. Спроба силоміць зібрати несумісні частини пошкоджує посадку й не усуває причину витоку.
