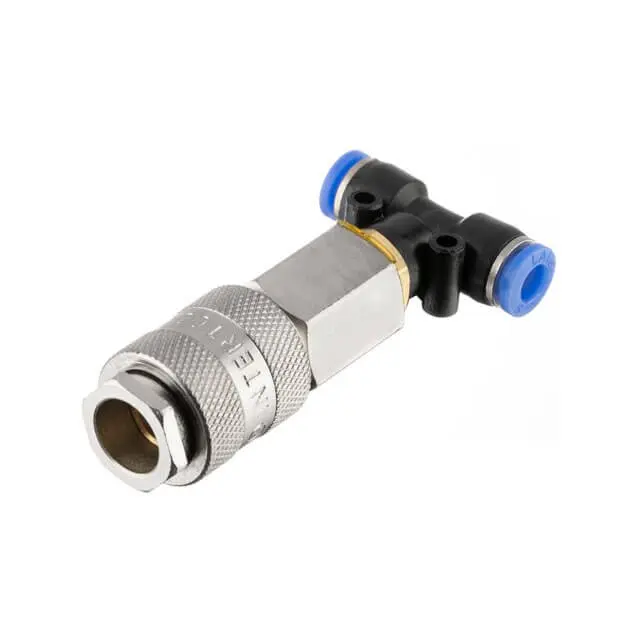

Трійник для шланга 6 мм зі швидкорознімним з’єднанням для продування кабіни вантажівки

Трійник для шланга 6 мм зі швидкорознімним з’єднанням призначений для підключення приладдя з набору продування кабіни вантажного автомобіля. Він створює відгалуження повітряної лінії: два співвісні відводи приймають шланг, а бічний вихід із муфтою дає змогу приєднувати та від’єднувати продувальне приладдя. Така схема потрібна, коли необхідно зберегти прохід лінії й отримати окрему точку підключення.

Будова та розміщення

На протилежних кінцях Т-подібного корпусу розташовані сині натискні кільця. Бічний відвід оснащений швидкорознімною муфтою з рифленою рухомою втулкою. Між нею та трійником є шестигранна частина для утримання відповідним інструментом. Обираючи місце встановлення, залиште простір для натискання кілець і переміщення втулки. Якщо притиснути з’єднання до стінки чи обшивки, знімати трубку та приєднане приладдя буде незручно.

Як перевірити відповідність

Для шлангового підключення зазначено розмір 6 мм. Зіставте його з маркуванням і фактичним розміром своєї трубки, з’ясуйте, який діаметр наведено для неї — зовнішній чи внутрішній. У з’єднанні з натискними кільцями трубка має правильно прилягати до ущільнення й утримуватися фіксатором. Тому однакове число на м’якому шлангу ще не підтверджує правильну посадку. Порівняйте напрямок відводів і простір під муфту зі знятою деталлю, враховуючи вигини прокладеної лінії.

Окремо перевірте відповідний штуцер продувального приладдя. Його профіль має відповідати муфті: значення мають форма носика, поверхня під ущільнення та канавка, за яку утримується фіксатор. Близького зовнішнього діаметра недостатньо для надійного з’єднання. Допустимий тиск і придатність трубки звіряють із вимогами повітряної лінії та з’єднувальної арматури. Помилка у виборі може спричинити витік повітря, ненадійну фіксацію або виривання трубки.

Ознаки несправності

Перевірити трійник варто, якщо біля підключень чути шипіння, трубка погано тримається або втулка швидкорознімної муфти заїдає. Тріщини корпусу й пошкоджені фіксатори також є причиною заміни. Водночас повітря може виходити через подряпаний, деформований чи нерівно відрізаний кінець трубки. Огляньте його разом із відповідним штуцером: зношена поверхня сполученої деталі здатна залишити витік навіть після встановлення нового трійника.

Підключення та контроль

Перед розбиранням відключіть подачу повітря та повністю скиньте тиск у лінії. Для додаткового споживача використовуйте вихід, передбачений виробником автомобіля; самовільно врізати трійник у гальмівні контури не можна. Кінці придатної трубки мають бути чистими, рівними й без задирок. Вставте їх у приймальні отвори до упору та легким зворотним зусиллям перевірте, чи тримають фіксатори. Щоб вийняти трубку, після скидання тиску натисніть відповідне кільце.

Прокладіть шланг так, щоб він не тягнув трійник убік, не терся об гострі краї та не натягувався під час переміщення сидіння. Приєднайте штуцер продувального приладдя й переконайтеся, що муфта його зафіксувала. Після відновлення подачі повітря перевірте місця з’єднань засобом для виявлення витоків, а потім роботу приладдя. Якщо з’являється шипіння або бульбашки контрольного засобу, знову скиньте тиск і усуньте причину. Розбирати чи підтягувати з’єднання під тиском не можна.
