Розгалужувач повітря 1/4 на 5 виходів, прямий, зі швидкорознімними з’єднаннями, 10 бар

Прямий розгалужувач повітря 1/4 на 5 виходів призначений для під’єднання кількох пневматичних ліній до спільної подачі стисненого повітря. Його використовують біля компресора або на робочому місці, де потрібні різні пневмоінструменти й доводиться перепід’єднувати шланги. П’ять швидкорознімних з’єднань дають змогу зібрати підключення в одному місці. Позначення тиску — 10 бар.

Як влаштований розгалужувач

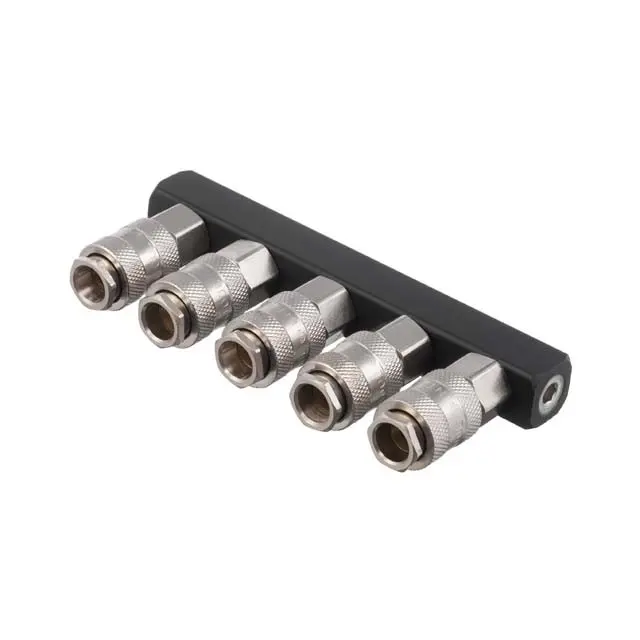

На прямому чорному корпусі виходи розміщені в один ряд. Кожен оснащений окремою приймальною муфтою з рифленою рухомою втулкою, а біля основи з’єднань є грані під ключ. Шланги можна розвести вздовж корпусу, залишивши доступ до муфт для приєднання та від’єднання відповідних штекерів.

Повітря зі спільної магістралі надходить до підключених ліній. Розгалужувач не підвищує продуктивність компресора, тому для одночасного використання кількох інструментів потрібно враховувати їхню загальну витрату повітря. Якщо подачі бракує, тиск під навантаженням знижується, а інструмент втрачає ефективність. П’ять виходів дають місце для п’яти ліній; можливість працювати ними одночасно визначають параметри всієї пневмосистеми.

Як перевірити відповідність

Зіставте позначення 1/4 із приєднанням вашої магістралі та перевірте різьбу деталей, які з’єднуються. Враховуйте її тип, крок і розташування. Однакове позначення розміру ще не означає однакового різьбового стандарту. Деталі мають з’єднуватися без перекосу й надмірного зусилля. Перевірте також, чи вистачить місця для корпусу, виходу шлангів і вільного переміщення втулок біля сусіднього обладнання.

Профіль штекерів на шлангах потрібно звірити з приймальними муфтами. Швидкорознімні з’єднання різних систем можуть мати близьку форму, але відрізнятися посадкою та способом фіксації. Сумісний штекер надійно утримується всередині муфти й утворює герметичне з’єднання. Для всієї лінії орієнтуйтеся на компонент із найнижчим допустимим тиском, враховуючи шланги, з’єднувачі та підключений інструмент.

Ознаки несправності

Розгалужувач варто оглянути, якщо чути постійне шипіння, повітря виходить біля корпусу чи приєднань, втулка заїдає або штекер погано тримається. Герметичність порушують зношені ущільнення, бруд у механізмі та пошкоджені посадкові поверхні. Джерелом витоку також буває штекер шланга чи різьбовий стик. Під час заміни перевірте наконечники шлангів, їхні ущільнення та переконайтеся, що шланги не тягнуть муфти вбік.

Монтаж і перший запуск

Спочатку перекрийте подачу повітря та повністю скиньте тиск, після чого від’єднайте шланги й демонтуйте старий розгалужувач. Очистьте поверхні з’єднання, огляньте різьбу та використайте ущільнення, придатне для її типу й стисненого повітря. Затягуйте з’єднання ключем за передбачені грані, не передаючи зусилля через рухомі втулки. Розташуйте шланги так, щоб вони не були натягнуті та не мали різких перегинів.

Подавайте повітря поступово, перевіряючи стики засобом для виявлення витоків. Переконайтеся, що кожен штекер зафіксований, а втулки повертаються в робоче положення. Невідповідна різьба або профіль швидкорознімного з’єднання можуть спричинити втрату повітря, пошкодження приєднання чи від’єднання шланга. Якщо потрібне виправлення, знову перекрийте подачу та скиньте тиск перед роботою зі з’єднаннями.
