Розгалужувач повітря 1/4″ на 4 виходи, прямий, зі швидкорознімними з’єднаннями, 10 bar

Прямий розгалужувач повітря на чотири виходи розподіляє стиснене повітря між кількома пневматичними лініями. Його встановлюють біля компресора або на ділянці повітряної магістралі, де потрібно під’єднувати кілька шлангів і змінювати пневмоінструмент. Позначення приєднання — 1/4″, зазначений тиск — 10 bar. Розгалужувач збирає підключення в одному місці, проте продуктивність компресора залишається тією самою: витрату повітря всіма споживачами потрібно враховувати разом.

Будова та з’єднання

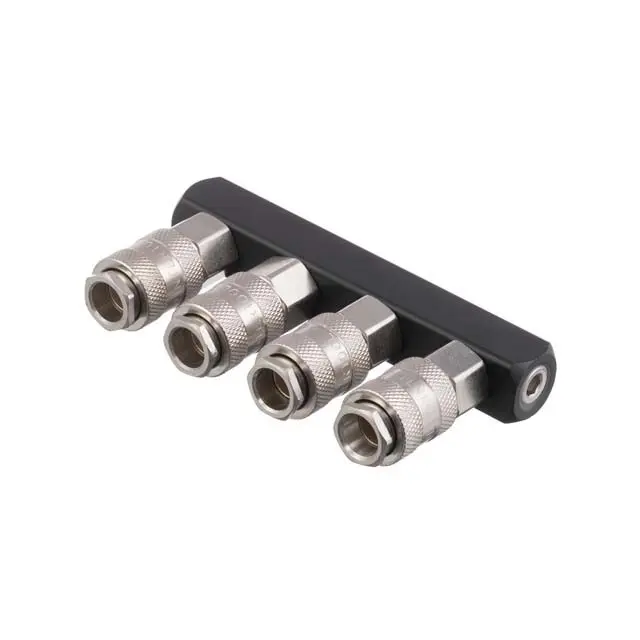

На спільному прямому корпусі в один ряд розташовані чотири швидкорознімні гнізда. З’єднання мають рифлені рухомі муфти та шестигранні ділянки під ключ біля основи. На торці корпусу є приєднувальний отвір. Обираючи місце встановлення, залиште простір перед гніздами: він потрібен для штекерів, переміщення муфт і вільного вигину шлангів без заломів.

Швидкорознімні з’єднання дають змогу від’єднувати повітряні лінії без розбирання різьбових стиків. До них підбирають штекери відповідного профілю. Позначення 1/4″ саме по собі не визначає сумісність швидкорознімної пари: розмір різьби та форму частин, що з’єднуються, звіряють окремо. Невідповідний штекер може пропускати повітря або не утримуватися фіксатором, навіть коли його зовнішні розміри здаються близькими.

Як підібрати

Зіставте приєднання зі знятим розгалужувачем або фітингом лінії подачі: номінальний розмір, тип і напрямок різьби, спосіб ущільнення. Перевірте також профіль наявних штекерів та відстань до сусіднього обладнання. Якщо різьба не збігається, не намагайтеся зібрати стик силою. Надмірне зусилля може пошкодити витки чи корпус, після чого з’єднання втрачатиме повітря.

Тиск у магістралі має відповідати допустимим значенням усіх під’єднаних компонентів: шлангів, штекерів та інструмента. Чотири виходи не означають, що будь-які чотири споживачі працюватимуть одночасно без падіння тиску. Якщо після ввімкнення додаткового інструмента інший починає працювати слабше, перевірте загальну потребу в повітрі, продуктивність компресора та пропускну здатність лінії подачі.

Ознаки несправності

Розгалужувач варто оглянути, коли з’являється постійне шипіння, штекер має помітний люфт, муфта заїдає або з’єднання ненадійно тримає шланг. Причиною витоків бувають бруд на посадкових поверхнях, зношені ущільнення чи пошкоджений штекер. Разом із розгалужувачем перевірте відповідні частини з’єднань, різьбові фітинги та шланги біля них. Якщо зносився саме штекер, заміна розгалужувача не усуне причину витоку.

Монтаж і перевірка

Перекрийте подачу повітря та повністю скиньте тиск на ділянці, після чого від’єднайте шланги. Приберіть із різьб залишки старого ущільнювального матеріалу й забруднення. Для складання використовуйте ущільнення, яке відповідає типу стику, та не допускайте потрапляння його частинок у повітряний канал. Затягуйте з’єднання за передбачені грані під ключ, не передаючи зусилля через рухому муфту.

Розмістіть корпус так, щоб шланги не тягнули його своєю вагою та не навантажували приєднання. Переконайтеся, що фіксатори утримують вставлені штекери, поступово подайте повітря й перевірте стики засобом для виявлення витоків. Якщо чути шипіння або утворюються бульбашки, знову скиньте тиск і усуньте несправність. Розбирати з’єднання чи підтягувати різьбу під тиском не можна.
