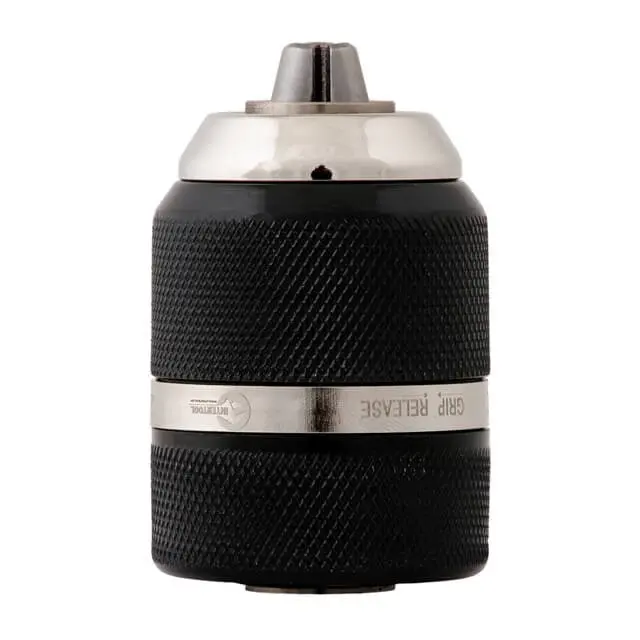

Патрон для дриля швидкозатискний суцільнометалевий 2–13 мм, 1/2-20

Швидкозатискний патрон для дриля з діапазоном затиску 2–13 мм і різьбовим кріпленням 1/2-20 утримує хвостовик свердла та передає йому обертання від шпинделя. Суцільнометалевий патрон можна встановити замість зношеного за умови відповідності посадки. Свердло затискають і вивільняють руками, без патронного ключа, що зручно під час роботи з кількома діаметрами свердел.

Як працює затиск

Під час повертання затискної частини корпусу кулачки сходяться навколо хвостовика. Дві рифлені ділянки дають змогу притримувати одну частину патрона й обертати іншу. Рельєфна поверхня допомагає пальцям утримувати корпус під час затягування. На кільці є напис GRIP RELEASE, який позначає затискання та вивільнення оснащення. Щоб вийняти свердло, розведіть кулачки до вільного виходу хвостовика.

Межі 2–13 мм визначають діаметр хвостовика, який затискає патрон. Якщо свердло має зменшений хвостовик, діаметр його різальної частини буде іншим, тож самого розміру отвору для вибору недостатньо. Оснащення має стояти рівно, а кулачки — охоплювати призначену для затиску поверхню. Затискання за різальні канавки заважає правильному центруванню.

Перевірка відповідності

Позначення 1/2-20 означає приєднувальну різьбу номінальним діаметром 1/2 дюйма з 20 витками на дюйм. Зіставте її з різьбою шпинделя та позначенням старого патрона. Однаковий діапазон затиску не підтверджує однакового кріплення. Спроба силоміць накрутити патрон із невідповідною різьбою може пошкодити витки й ускладнити подальший ремонт.

Порівняйте також габарити знятої деталі, проміжок до корпусу дриля та доступ до задньої частини патрона. З'ясуйте, чи передбачений у вашому інструменті внутрішній стопорний гвинт, і збережіть придатне кріплення для складання. Перевірте діаметри хвостовиків оснащення, яким користуєтеся: надто тонкий хвостовик не матиме належного затиску, а надто товстий не ввійде між розведеними кулачками.

Ознаки зношення

Патрон потребує перевірки, якщо свердло проковзує після затягування, корпус обертається із заїданням або кулачки рухаються нерівномірно. Ще одна ознака — помітне биття прямого свердла. Спершу приберіть стружку й бруд із доступних поверхонь та перевірте затиск іншим справним свердлом. Якщо биття залишилося, огляньте кріплення та перевірте люфт шпинделя: несправність його опори не зникне після встановлення нового патрона.

Заміна та перший запуск

Від'єднайте дриль від мережі або зніміть акумулятор і вийміть свердло. Демонтуйте старий патрон відповідно до інструкції інструмента. Якщо всередині є стопорний гвинт, спочатку з'ясуйте напрямок його різьби. Огляньте шпиндель і кріплення, очистьте посадку від забруднень. Накручуйте новий патрон рівно, без перекосу та надмірного зусилля, після чого зафіксуйте його способом, передбаченим виробником дриля.

Після встановлення перевірте, чи плавно сходяться й розходяться кулачки. Затисніть пряме свердло та ненадовго запустіть дриль на малій швидкості без навантаження. За помітного биття, перекосу або послаблення затиску зупиніть інструмент і перевірте посадку. Робота з неправильно закріпленим патроном погіршує точність свердління та може пошкодити хвостовик оснащення.
