Мультиметр цифровий INTERTOOL із поворотним перемикачем

Цифровий мультиметр INTERTOOL призначений для вимірювання напруги, опору та струму під час перевірки проводки й електрообладнання. З ним можна перевірити живлення на роз’ємі, знайти обрив проводу або зіставити опір компонента з контрольним значенням. Прилад допомагає з’ясувати причину несправності до заміни деталей. Для кожної перевірки обирають відповідний режим, межу вимірювання та спосіб підключення.

Будова та керування

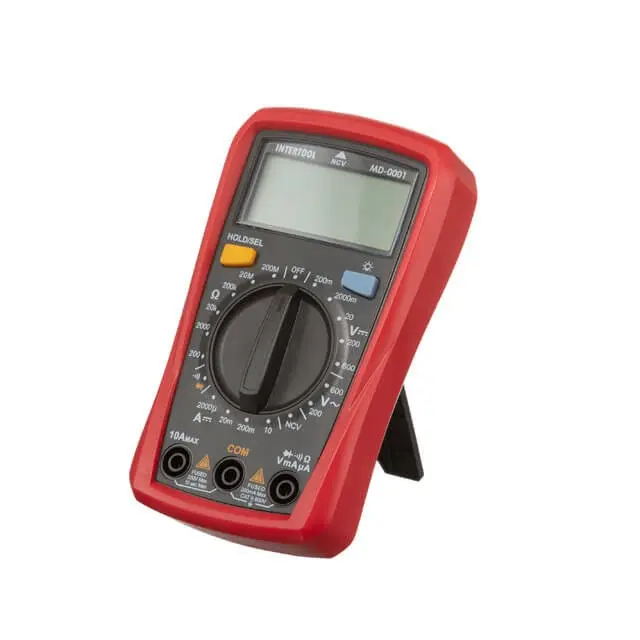

Цифровий дисплей розміщений над поворотним перемикачем, навколо якого нанесені режими й діапазони. Корпус червоний, передня панель темна. Відкидна підставка утримує мультиметр під нахилом: показання зручніше читати, коли обидві руки зайняті щупами. Під екраном розташовані кнопка HOLD/SEL та окрема кнопка із символом підсвічування. Для вимкнення передбачене положення OFF.

Для підключення вимірювальних проводів є три гнізда. Позначення COM вказує на спільний вхід, а напис 10Amax нанесений біля окремого струмового входу. Його не варто сприймати як дозвіл безперервно вимірювати такий струм: тривалість і умови роботи визначає інструкція приладу. Позначення NCV стосується безконтактного виявлення змінної напруги. Ця перевірка не замінює вимірювання щупами та сама по собі не підтверджує відсутність напруги.

Що врахувати під час вибору

Орієнтуйтеся на вимірювання, які виконуєте найчастіше. Для пошуку зниклого живлення потрібне вимірювання напруги, для перевірки проводу — перевірка його цілісності, для оцінювання споживання — вимірювання струму. Доступні режими та межі мають відповідати очікуваним значенням. Якщо працюєте з мережевим обладнанням, звірте допустимі умови використання та категорію вимірювань із документацією мультиметра. За формою корпусу ці параметри не визначають.

Замінюючи попередній прилад, порівняйте потрібні функції, спосіб вибору діапазонів і зручність підключення проводів. Якщо плануєте користуватися наявними щупами, перевірте відповідність штекерів гніздам і допустимі параметри проводів. Пошкоджена ізоляція, розхитані наконечники та поганий контакт заважають отримати правильний результат. Коли показання нестабільні, спершу перевіряють щупи, контакт із поверхнею, налаштування та живлення самого мультиметра. Це допомагає не сплутати проблему вимірювання з несправністю деталі.

Підключення та робота

Поставте мультиметр на стійку поверхню й огляньте корпус та проводи. Чорний провід підключають до COM, інший — до входу для обраної величини. Якщо приблизне значення невідоме, починають із відповідної вищої межі та поступово знижують її для зручного зчитування. Опір вимірюють лише після відключення живлення перевірюваної ділянки та розряджання компонентів, здатних накопичувати заряд.

Для вимірювання напруги щупи прикладають до двох точок, а для вимірювання струму прилад підключають послідовно в перевірювану ділянку. Не можна під’єднувати струмовий вхід безпосередньо між полюсами джерела: це може спричинити коротке замикання й пошкодити обладнання. Знімайте щупи з контактів перед переставлянням проводів або зміною способу підключення. Після перевірки струму переставте провід зі струмового гнізда у відповідний вхід для наступного вимірювання. Наприкінці роботи встановіть перемикач у положення OFF, а проводи складіть без різких перегинів.
