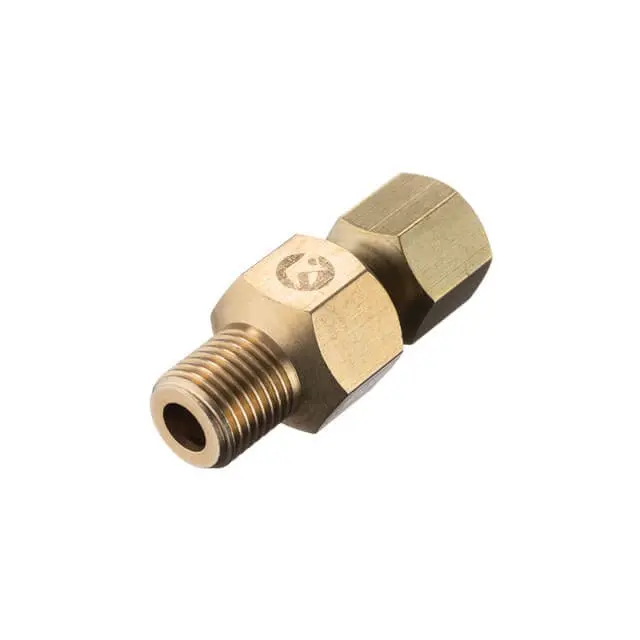

Шарнір поворотний пневматичний, внутрішня різьба 1/4 - зовнішня різьба 1/4, латунь STORM

Шарнір поворотний, внутрішня різьба 1/4 - зовнішня різьба 1/4, латунь STORM

Латунний поворотний шарнір ставлять між шлангом і пневмоінструментом, щоб зняти головну проблему роботи з повітряною магістраллю - перекручування рукава. Одна половина фітинга зафіксована на інструменті, друга вільно обертається навколо осі на повні 360 градусів, тому шланг відстежує рухи руки, не намотується на корпус гайковерта, фарбопульта чи продувального пістолета й не тягне інструмент убік.

Конструкція та приєднання

З'єднання побудоване за схемою «внутрішня різьба 1/4 - зовнішня різьба 1/4»: зовнішній конічний ніпель вкручується в інструмент або у вихід повітряної лінії, а у внутрішню різьбу заходить швидкознімне з'єднання, штуцер під шланг чи перехідник. Корпус виготовлено з латуні - матеріалу, який традиційно застосовують для кранів, вентилів і пневматичної арматури: він не іржавіє від конденсату в стисненому повітрі й тримає різьбу після багатьох перестановок. Дві шестигранні площини під ключ дають змогу затягнути шарнір нормальним моментом, не деформуючи поворотну частину. Збільшений корпус забезпечує більшу пропускну здатність, тож втрати тиску на переході мінімальні.

Де знадобиться

• підключення гайковертів, тріскачок та ударного пневмоінструменту, де рукав постійно скручується;
• фарбувальні роботи: фарбопульт лишається легким у руці, шланг не тягне його вбік;
• шиномонтаж і продування - пістолет вільно повертається за рухом кисті;
• складання стаціонарної повітряної лінії в гаражі чи майстерні: шарнір ставлять на виходах кранів і там, де рукав постійно перегинається.

Переваги

• Обертання на 360 градусів прибирає скручування та заломи рукава - шланг служить довше, а потік повітря лишається стабільним.
• Латунний корпус не кородує від вологи у стисненому повітрі й зберігає геометрію різьби після багатьох циклів монтажу.
• Збільшений прохідний переріз зменшує падіння тиску, тому інструмент отримує розрахункову витрату повітря.
• Поєднання внутрішньої та зовнішньої різьби 1/4 вбудовується в готову лінію напряму, без пари додаткових перехідників і зайвих місць витоку.

Характеристики

• Тип: поворотний шарнір для пневмосистем
• Різьба: внутрішня 1/4, зовнішня 1/4
• Матеріал: латунь
• Кут обертання: 360 градусів
• Робочий тиск: до 10 атм
• Серія: STORM

Обираючи фітинг, орієнтуйтеся на розмір різьби свого інструмента: типорозмір 1/4 найпоширеніший у побутових і майстерняних компресорних лініях, проте перед установленням переконайтеся, що на інструменті стоїть саме він, а не 3/8. Якщо потрібне виконання з двома внутрішніми різьбами або з виходом одразу на шланг 8-10 мм, у цій серії є відповідні варіанти. Монтують шарнір на підмотку ФУМ-стрічки чи анаеробний герметик, затягують ключем за площини, притримуючи відповідну частину, - тоді з'єднання тримає тиск без підтравлювання повітря.
