Важіль заводний для мотоблока 175N/180N (7/9Hp) TTG AMG-3

Заводний важіль для мотоблока 175N/180N (7/9Hp) TTG AMG-3 призначений для ручного прокручування пускового вала під час запуску двигуна. Зусилля від руки передається через плече важеля до пускового механізму. Справне зчеплення дає змогу прокручувати вал без прослизання, а правильно підібрана форма залишає достатньо місця для руху руки біля двигуна.

Будова важеля

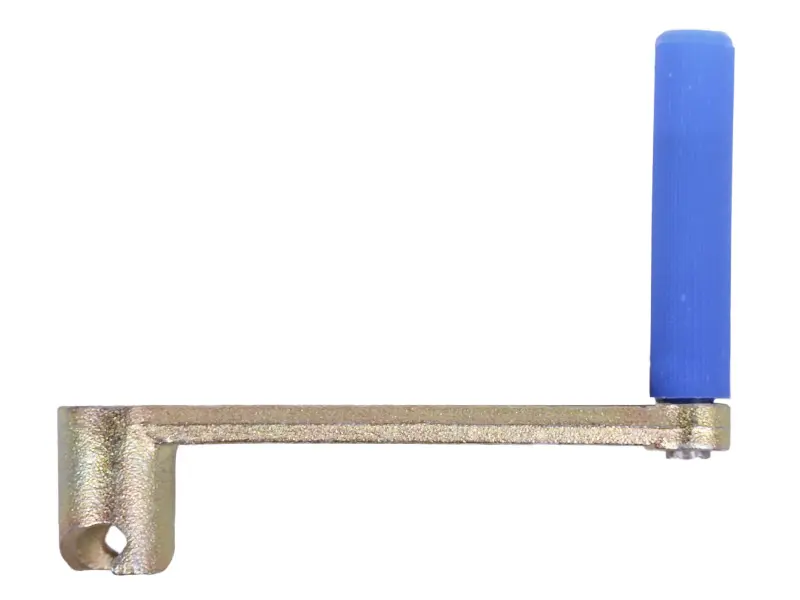

На одному кінці видовженого плеча розташована посадкова частина, на іншому — синя рукоятка, встановлена поперек плеча. У стінці посадкової частини є виріз. Для роботи важлива відповідність цього з'єднання пусковому валу: через контактні поверхні передається зусилля під час прокручування. Якщо посадка не збігається, сильніший натиск лише збільшує перекіс і навантаження на краї зачеплення. Тому вибирати важіль тільки за загальними обрисами не варто.

Ознаки пошкодження

Важіль замінюють, коли з'являються тріщини, деформується плече або розбивається посадкове місце. Пошкоджена рукоятка також може заважати надійному хвату. Стукіт, надмірний вільний хід чи зрив зачеплення під навантаженням потребують огляду з'єднання з валом. Причиною буває зношення не лише важеля, а й відповідної частини пускового механізму. Якщо залишити її пошкодженою, встановлення нового важеля не прибере люфт і не відновить нормальну передачу зусилля.

Як перевірити відповідність

Зіставте зі знятою деталлю посадковий отвір, глибину входження вала, форму та розташування вирізу. Окремо порівняйте довжину плеча, його зміщення та положення рукоятки відносно посадки. Від цього залежить повнота зачеплення й відстань між рукою та корпусом двигуна. Невідповідний виліт може спричинити контакт із кожухом або іншими виступами, навіть якщо важіль вдається надягнути на вал. Самої відповідності потужності двигуна для підбору недостатньо.

• Огляньте відповідну частину вала: пошкодження не мають перешкоджати посадці та вільному від'єднанню важеля.
• Порівняйте ділянки зачеплення, зважаючи на те, що краї старої деталі могли стертися й втратити початкову форму.
• Перевірте простір для обертання плеча й руху руки, особливо поруч із кожухами та виступами корпусу.

Примірювання та встановлення

Працюйте із зупиненим двигуном, унеможлививши випадковий запуск. Очистьте посадкові поверхні від бруду, перевірте їх на задирки та зношення. Приєднуйте важіль до пускового вала у передбаченому механізмом положенні, без ударів і примусового згинання плеча. Підпилювання зачеплення заради встановлення невідповідної деталі може порушити як передавання зусилля, так і роз'єднання після запуску.

Під час пробного прокручування переконайтеся, що важіль не перекошується, не прослизає та не торкається корпусу. Користуйтеся рукояткою відповідно до інструкції двигуна, зокрема дотримуйтеся порядку роботи з декомпресором, якщо він передбачений. Заїдання або утруднене від'єднання — причина припинити запуск і перевірити посадку. Разом із важелем огляньте відповідний зачеп і доступні кріплення пускового механізму. Потребу в заміні сусідніх деталей визначають за їхнім станом, щоб новий важіль працював зі справним з'єднанням.
