Тяга важеля ввімкнення 1–2–3 передач КПП (3+1) AMG

Тяга важеля ввімкнення 1–2–3 передач КПП (3+1) AMG передає рух важеля до механізму вибору передач. Справне з’єднання дає змогу переміщенню руків’я точно доходити до механізму перемикання. Тягу замінюють, коли вона пошкоджена, деформована або має зношені місця з’єднання, через які у приводі виникає надмірний вільний хід.

Будова та ознаки зношення

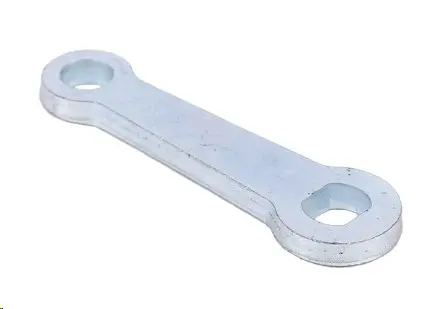

Це плоска видовжена деталь із розширеними кінцями та двома отворами різного розміру. Для правильного з’єднання має значення профіль кожного отвору, а також його відповідність сполученій деталі. Люфт у цих місцях призводить до того, що частина руху важеля витрачається на вибирання зазорів. Викривлення тяги може обмежувати хід приводу або спричиняти контакт із сусідніми деталями.

Тягу варто оглянути, якщо важіль став надто вільним, механізм реагує із затримкою чи потрібне положення передачі доводиться шукати. Причиною може бути також ослаблене кріплення або зношення інших деталей з’єднання, тому заміну визначають після огляду. Перевірте краї отворів, ділянки навколо них і середню частину: тріщини, видовжені отвори, помітний вигин та сліди тертя допомагають виявити пошкодження. Тягу з тріщиною або значною деформацією замінюють.

Як підібрати деталь

Порівняйте зі знятою тягою відстань між центрами отворів, загальну довжину, товщину й ширину перемички. Звірте розміри та форму кожного отвору, їхнє взаємне розташування і обриси кінців. Однакова довжина ще не означає, що деталі взаємозамінні: інша відстань між отворами змінює геометрію приводу. Завеликий отвір залишить люфт, а невідповідний профіль завадить правильному з’єднанню.

Враховуйте спосіб кріплення до важеля та простір, у якому рухається тяга. Самого позначення КПП (3+1) для вибору без порівняння деталі недостатньо. Якщо знята тяга погнута, не копіюйте її викривлення під час підбору чи монтажу. Правильне положення уточнюють за неушкодженими місцями з’єднання та документацією техніки. Це допомагає уникнути встановлення деталі, яка стає на місце, але обмежує потрібний хід механізму.

Встановлення та контроль

Заміну виконують із зупиненим двигуном, унеможлививши випадковий запуск і переміщення техніки. Перед розбиранням зафіксуйте розташування тяги, орієнтацію кінців і порядок кріпильних деталей. Очистьте місця з’єднання, перевірте відповідні поверхні, кріплення та фіксатори. Якщо сполучені деталі зношені, нова тяга сама по собі не прибере весь вільний хід. Пошкоджене кріплення й фіксатори, що ненадійно утримують з’єднання, теж потрібно замінити.

Поставте тягу в належному положенні без примусового згинання та розточування отворів. Спосіб фіксації й затягування визначають за будовою механізму та інструкцією техніки. Після складання перевірте рух приводу в передбаченому порядку: тяга має проходити свій хід без зачіпання сусідніх деталей, зміщення кріплення та заклинювання у з’єднаннях. Неповне ввімкнення або обмежений рух потребують усунення причини до початку роботи. Надмірне зусилля на важелі не виправляє помилку підбору, а додатково навантажує з’єднання й механізм перемикання.
