Важіль керування диференціалом мотоблока 175N/180N (7/9 к.с.) TTG AMG-3

Важіль керування диференціалом мотоблока 175N/180N (7/9 к.с.) TTG AMG-3 передає рух руки оператора до механізму керування диференціалом. Деталь потрібна для заміни зламаного, погнутого або зношеного важеля, який уже не передає зусилля належним чином. Диференціал бере участь у розподілі обертання між колесами, а справний привід керування дає змогу чітко перемикати режими, передбачені конструкцією мотоблока.

Форма та ознаки пошкодження

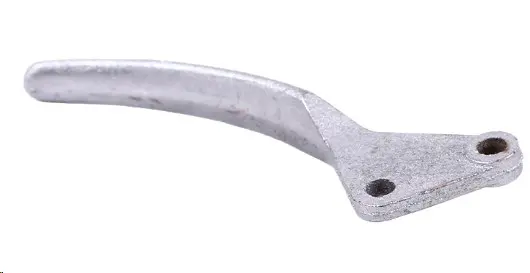

Важіль має видовжену вигнуту рукоятку із заокругленим кінцем і розширену основу з двома отворами. Вигин задає положення рукоятки відносно кріплення та сусідніх деталей. Під час добору потрібно враховувати всю геометрію: після встановлення важіль має проходити потрібний хід, не впираючись в інші частини мотоблока. Лише збігу отворів для цього недостатньо.

Тріщини біля основи, надлом рукоятки, деформація після удару або видовжені отвори — причини замінити деталь. Зношення з’єднань нерідко відчувається як зайвий вільний хід: рукоятка переміщується, але механізм реагує із запізненням. Водночас туге перемикання не завжди спричинене самим важелем. Перевірте, чи немає заїдання в приводі та пошкоджень у місцях з’єднання. Якщо просто прикладати більше сили, можна погнути новий важіль, не усунувши причину несправності.

Як підібрати деталь

Покладіть знятий і новий важелі в однаковому положенні та порівняйте довжину, напрямок вигину, форму основи й товщину ділянок кріплення. Звірте діаметри отворів і відстань між їхніми центрами. Перевірте також розташування кінця рукоятки: від нього залежить, чи буде зручно користуватися керуванням і чи залишиться достатньо місця для переміщення. Невідповідний вигин може обмежити хід навіть за правильного розташування отворів.

Огляньте кріплення на мотоблоці та деталі, з якими з’єднується важіль. Коли старий отвір розбитий, його розмір уже не є надійним орієнтиром — потрібно додатково звірити відповідне кріплення. Зношений палець, пошкоджена втулка або послаблене з’єднання можуть зберігати люфт і з новим важелем. Перевіряйте їх одночасно та замінюйте за потреби. Розточування отворів чи довільне підгинання рукоятки може змінити роботу приводу й ускладнити подальше регулювання.

Заміна та контроль ходу

Зупиніть двигун і зафіксуйте мотоблок, щоб він не міг самовільно рушити. До зняття важеля запам’ятайте його орієнтацію та послідовність установлення кріплення, шайб і фіксаторів, якщо вони є в цьому з’єднанні. Після демонтажу очистьте доступні місця прилягання, перевірте отвори й кріплення на пошкодження. Установіть нову деталь у попередньому положенні, дотримуючись передбаченої схеми з’єднання. Затягування та регулювання виконуйте за керівництвом мотоблока.

Після складання переконайтеся, що важіль надійно закріплений, а рукоятка проходить увесь потрібний хід і не торкається сусідніх деталей. Рухомі з’єднання не повинні заклинювати через надмірне затягування. Помилка під час добору або монтажу може спричинити неповне перемикання, зайвий люфт чи підвищене навантаження на привід. Роботу механізму перевіряйте в порядку, визначеному керівництвом техніки; заїдання не долайте силою.
