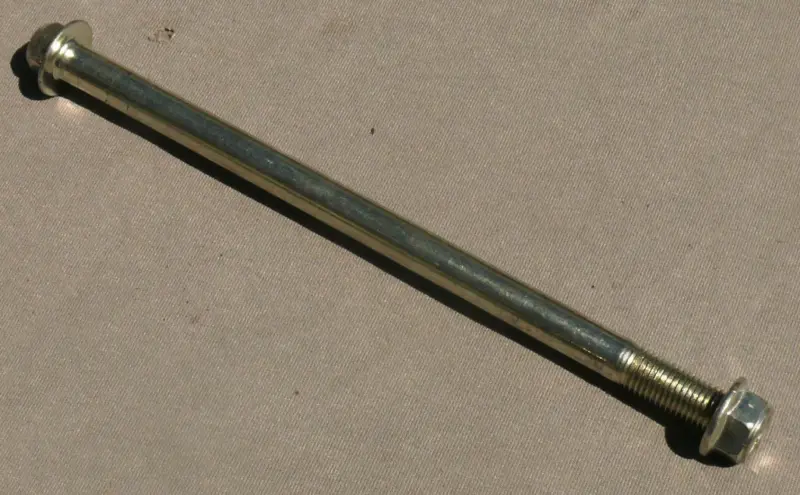

Вісь переднього колеса Delta, довжина 180 мм, діаметр 10 мм VDK-2

Вісь переднього колеса Delta завдовжки 180 мм і діаметром 10 мм утримує колесо між перами вилки. Вона проходить крізь маточину та фіксує взаємне положення деталей кріплення. Під час руху колесо обертається на підшипниках, а вісь залишається нерухомою. Для вдалої заміни потрібно зіставити не лише довжину й діаметр, а й посадку, різьбу та розташування розпірних деталей.

Будова та ознаки пошкодження

Довга гладка частина стрижня закінчується головкою з одного боку та різьбовою ділянкою з іншого. Стрижень проходить крізь деталі маточини, а різьба дає змогу затягнути кріплення. Розміри 180 і 10 мм слугують основними орієнтирами для підбору. Вимірюючи стару вісь, використовуйте ті самі точки відліку, що й для нової: повна довжина та відстань від опорної поверхні головки до кінця стрижня відрізняються.

Вісь замінюють, коли стрижень зігнутий, різьба зірвана, на місцях контакту є помітне спрацювання або глибокі сліди корозії. Вигин ускладнює встановлення колеса та може порушувати співвісність деталей. Пошкоджені витки заважають належно затягнути гайку. Якщо вісь не виходить під час розбирання, перевірте, чи немає перекосу та корозії в місцях з'єднання. Удари по різьбовому кінцю можуть додатково пошкодити кріплення.

Як перевірити відповідність

• Зіставте діаметр стрижня з посадкою в підшипниках, втулках та отворах вилки.
• Порівняйте довжину осі, гладкої частини та місце початку різьби.
• Перевірте діаметр і крок різьби, відповідність гайки та довжину зачеплення витків у зібраному кріпленні.
• Зверніть увагу на форму головки, опорні поверхні, порядок шайб і розпірних втулок.

Однаковий діаметр ще не означає, що осі взаємозамінні. Закороткий стрижень залишить недостатньо різьби для гайки, а невідповідна довжина гладкої частини може завадити правильному затисканню деталей. Не виправляйте різницю випадково підібраними шайбами. Якщо колесо має люфт, окремо перевірте підшипники та їхні посадочні місця: нова вісь не усуне спрацювання цих деталей.

Заміна та контроль складання

Надійно встановіть техніку й розвантажте переднє колесо. Перш ніж витягувати вісь, зафіксуйте порядок розташування шайб, втулок та інших деталей, крізь які вона проходить. Очистьте контактні поверхні після розбирання. Перевірте підшипники на люфт і заїдання, огляньте торці розпірних втулок, різьбу гайки та стан шайб. Деталі з пошкодженнями замінюють разом із віссю, якщо вони заважають правильному складанню або затягуванню.

Сумістіть отвори та вставляйте вісь без перекосу. Не використовуйте гайку, щоб силою стягнути неправильно розташовані деталі, і не забивайте стрижень. Поверніть розпірні втулки та шайби на штатні місця. Затягніть кріплення з моментом, указаним у керівництві до техніки, та відновіть передбачену фіксацію. Після складання перевірте, чи вільно обертається колесо, чи немає бокового люфту та чи працює переднє гальмо. Якщо затягування спричинило туге обертання, перевірте посадку й послідовність деталей до початку руху.
