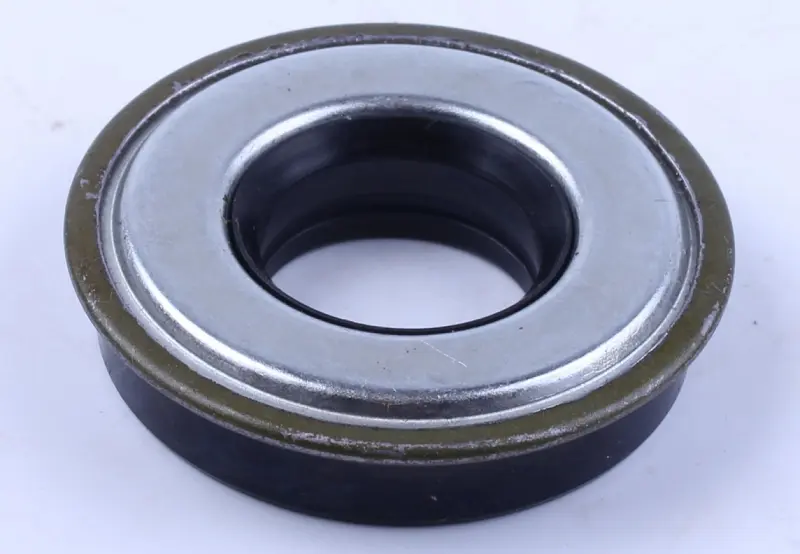

Манжета армована для мотоблока 168F 25×52×9,5/13 AMG

Армована манжета для мотоблока 168F із розмірним позначенням 25×52×9,5/13 ущільнює місце виходу вала з корпусу та утримує мастило всередині механізму. Її зовнішня частина закріплюється в посадковому отворі, а внутрішня ущільнювальна крайка контактує з валом. Для вдалої заміни мають збігатися діаметри, висота й профіль деталі: від цього залежить її положення в корпусі.

Будова та причини заміни

Кільцева манжета має центральний отвір і широку торцеву поверхню. Армування допомагає утримувати форму під час встановлення. За герметичність відповідає щільне прилягання крайки до вала та зовнішньої частини до корпусу. Подряпини, зношена доріжка на валу або пошкоджене посадкове місце можуть спричинити витік навіть після встановлення нової манжети.

Перевірити ущільнення варто, коли біля вала з’являються сліди мастила, накопичується вологий від нього пил або після очищення поверхня знову стає масною. На знятій деталі звертають увагу на тріщини, розриви, затверділу чи нерівномірно зношену крайку та деформацію зовнішнього контуру. Спочатку знайдіть джерело витоку: мастило із сусіднього з’єднання може стікати до манжети й створювати хибне враження її несправності.

Як звірити розмір

Порівняйте позначення 25×52×9,5/13 з маркуванням і вимірами демонтованої манжети. Для такого ущільнення 25 мм означає діаметр вала, а 52 мм — зовнішній посадковий діаметр. Значення 9,5/13 потрібно звіряти повністю, разом із формою торця та виступів. Збіг лише одного діаметра ще не означає, що деталь правильно стане в корпус.

Окремо перевірте загальну висоту, профіль манжети, розташування ущільнювальної крайки та глибину посадкового отвору. Якщо стара деталь деформована, орієнтуйтеся також на виміри вала й посадкового місця. Замалий зовнішній діаметр залишить зазор для мастила, надмірний натяг може пошкодити манжету, а невідповідна висота завадить посадити її на потрібну глибину.

На що зважати під час встановлення

Перед демонтажем зафіксуйте напрямок і глибину встановлення старої манжети. Приберіть бруд навколо неї, щоб він не потрапив у механізм. Виймайте деталь обережно, не дряпаючи вал і стінки отвору. Огляньте поверхню, по якій працювала крайка: канавка від зношення, іржа та задирки можуть пошкодити нове ущільнення або залишити шлях для витоку.

Водночас перевірте люфт вала та стан найближчого підшипника. Якщо вал має помітне переміщення, нова манжета сама по собі може не усунути причину течі. Коли для доступу доводиться знімати кришку, огляньте її прокладку й сусідні ущільнювальні кільця. Пошкоджені ущільнення доцільно замінити під час складання.

Підготуйте крайку відповідно до вимог механізму та захистіть її під час проходження через різьбу, гострі шліци й уступи. Запресовуйте манжету без перекосу, використовуючи оправку, що спирається на жорстку зовнішню частину. Не передавайте зусилля через внутрішню крайку. Дотримуйтеся потрібної орієнтації та глибини посадки, а після складання перевірте обертання вала. Після початку роботи огляньте місце ущільнення на появу свіжих слідів мастила.
