Комутатор запалювання 4T GY6 50 TTG AMG-5

Комутатор запалювання 4T GY6 50 TTG AMG-5 призначений для системи запалювання чотиритактного двигуна з позначенням GY6 50. Він бере участь у формуванні імпульсу для котушки запалювання, яка забезпечує появу іскри на свічці. Від справності комутатора залежить робота запалювання під час запуску та руху. Якщо імпульси зникають або надходять із перебоями, двигун може погано запускатися, глухнути чи працювати нестійко.

Будова та з’єднання

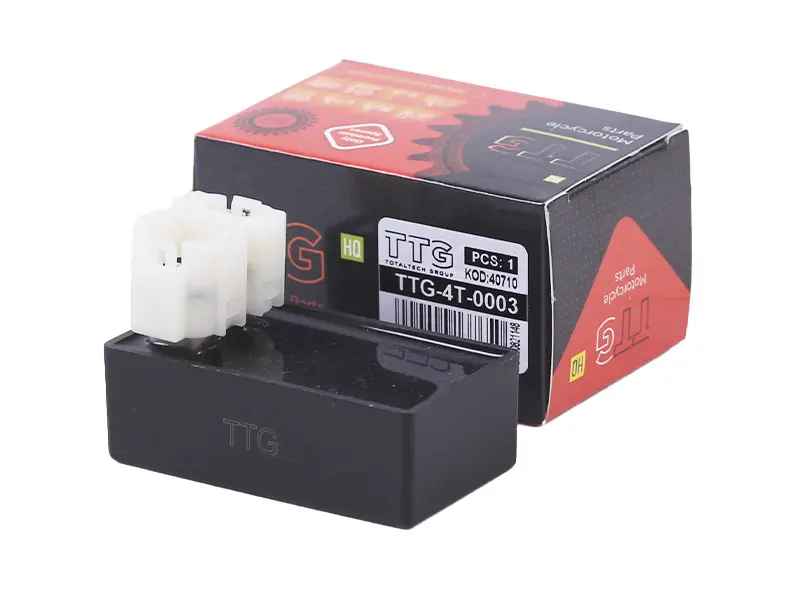

Комутатор має чорний прямокутний корпус і білі роз’єми з одного боку. На самому корпусі нанесено маркування TTG. Таке розташування з’єднань потрібно врахувати під час встановлення: джгут має діставати до колодок без натягу, а корпус — вільно ставати у штатне кріплення. Однакова форма двох блоків не підтверджує однакової схеми підключення. Перевірка призначення контактів потрібна навіть тоді, коли колодки фізично з’єднуються.

Ознаки несправності

Комутатор перевіряють, коли немає іскри, двигун важко запускається, раптово зупиняється або починає працювати з перебоями після прогрівання. Причиною цих проявів може бути також свічка, котушка, датчик системи запалювання чи поганий контакт у проводці. Тому заміну блока варто робити після перевірки інших можливих причин. Пошкоджений корпус, сліди перегрівання та розхитані контакти — додаткові підстави для огляду.

Знявши старий комутатор, огляньте колодки на наявність вологи й окислення, а проводи біля них — на заломи та пошкодження ізоляції. Перевірте, чи не терся корпус об сусідні деталі та чи надійно його утримувало кріплення. Усунення причини пошкодження допомагає уникнути повторної несправності. Зношений тримач або пошкоджену колодку проводки відновлюють під час заміни блока; справні складники запалювання не потребують одночасної заміни.

Як підібрати

Зіставте позначення старого комутатора, форму колодок, їхнє розташування, кількість місць під контакти та кількість установлених контактів. Зверніть увагу на напрямні й засувки роз’ємів. Правильно підібране з’єднання не потребує підрізання корпусу або довільного переставляння проводів. Колір ізоляції не є достатнім підтвердженням призначення контакту: розташування виводів перевіряють за схемою конкретної техніки.

Ще один критерій — живлення комутатора. Системи зі змінним і постійним струмом потребують відповідного блока, тому тип живлення звіряють із документацією техніки або визначають під час діагностики. Помилка може спричинити відсутність іскри, перебої та пошкодження складників запалювання. Порівняйте також розміри знятого корпуса й простір у місці встановлення: блок не повинен затискати джгут або впиратися в сусідні деталі.

Встановлення

Вимкніть запалювання та знеструмте техніку відповідно до її інструкції. Запам’ятайте розташування блока й прокладання проводів, звільніть кріплення та від’єднайте колодки, тримаючись за їхні корпуси. Не тягніть за проводи. Закріпіть новий комутатор у штатному місці, надійно з’єднайте роз’єми й прокладіть джгут так, щоб він не торкався гарячих або рухомих частин. Після підключення перевірте запуск і рівномірність роботи двигуна. Якщо несправність залишилася, продовжуйте перевірку запалювання, а не підбирайте розташування проводів навмання.
