Редуктор понижувальний для мотоблока 188F/190F з автоматичним зчепленням, під вал 25 мм і шпонку AMG

Понижувальний редуктор для мотоблока з двигуном 188F/190F передає обертання від двигуна до приводу, зменшує оберти на виході та збільшує крутний момент. Редуктор AMG має автоматичне зчеплення й посадку під вал 25 мм зі шпонкою. Його підбирають на заміну механізму зі зношеною передачею, пошкодженим корпусом або несправним зчепленням.

Як передається обертання

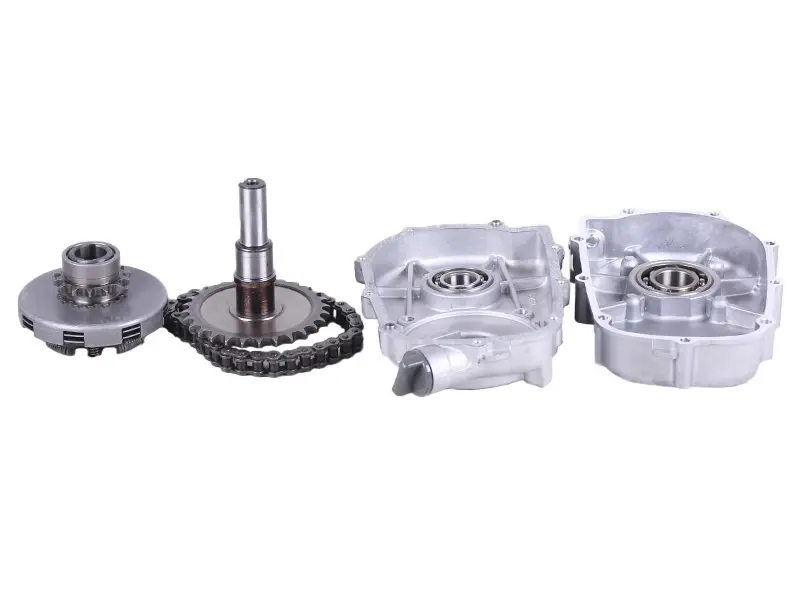

Конструкція містить ланцюг із зірочками, вал, зчеплення та рознімний корпус із підшипниковими опорами. Ланцюг передає зусилля між ведучою та веденою частинами, а підшипники підтримують вал. Корпус закриває передачу й забезпечує її кріплення. Для встановлення мають значення не лише посадка на двигун, а й положення вихідного вала відносно приводу мотоблока.

Автоматичне зчеплення долучає привід до роботи зі зростанням обертів двигуна. Зношення його деталей може проявлятися ривками, затримкою вмикання або проковзуванням під навантаженням. Оскільки зчеплення працює разом із понижувальною передачею, під час перевірки потрібно оцінити обидві частини: причина нерівномірної роботи не завжди обмежується ланцюгом.

Перевірка сумісності

Розмір 25 мм означає діаметр вала, під який призначена посадка редуктора. Виміряйте вал двигуна та порівняйте посадкові ділянки старого й нового механізмів. Перевірте довжину посадки, ширину та положення шпонкового паза, спосіб фіксації від осьового зміщення. Шпонка має відповідати обом пазам: завелика завадить складанню, а нещільна посадка спричинить люфт і поступове розбивання з’єднання.

Зіставте отвори кріплення, сполучну поверхню та відстані до сусідніх деталей. Перевірте розташування, виступ і спосіб приєднання вихідного вала до приводу. Передатне відношення також має відповідати потребам штатного механізму. Якщо воно відрізняється, зміняться швидкість приводу й тягові можливості, навіть коли корпус можна закріпити на двигуні.

Ознаки несправності

Посилення шуму, стукіт зі зміною навантаження, відчутний люфт вала та підтікання біля стиків або ущільнень — приводи оглянути редуктор. Зношений ланцюг і пошкоджені зубці зірочок можуть передавати зусилля нерівномірно. Тріщини корпусу та розбиті місця встановлення підшипників порушують положення валів; у такому разі заміна лише ланцюга не усуне причину несправності.

Що врахувати під час монтажу

Редуктор знімають і встановлюють на зупиненому двигуні, унеможлививши випадковий запуск. Вал і сполучні поверхні очищають, шпонку, пази та кріплення перевіряють на зношення. Задирки, сліди прокручування й пошкодження посадки потрібно усунути до складання. Корпус має ставати рівно: якщо посадка не збігається, не можна дотягувати його болтами із зусиллям.

Разом із редуктором огляньте прилеглі ущільнення та замініть пошкоджені. Вимоги до змащення, його кількості й затягування кріплень звіряють з інструкцією до встановленого механізму. Після складання перевіряють надійність фіксації та відсутність заїдання, потім коротко випробовують привід без робочого навантаження. Якщо з’явилися стукіт, сильна вібрація чи підтікання, двигун зупиняють і перевіряють монтаж.
