Варіатор передній 4T GY6 50 TTG AMG-3

Передній варіатор 4T GY6 50 TTG AMG-3 призначений для скутера із зазначеним позначенням двигуна. Його встановлюють на колінчастому валу під кришкою пасової передачі. Варіатор плавно змінює передатне відношення: зі зростанням обертів рухома щока зміщується, пас переходить на більший робочий радіус, і скутер розганяється без ручного перемикання передач. Позначення 4T означає чотиритактний двигун.

Будова та ознаки зношення

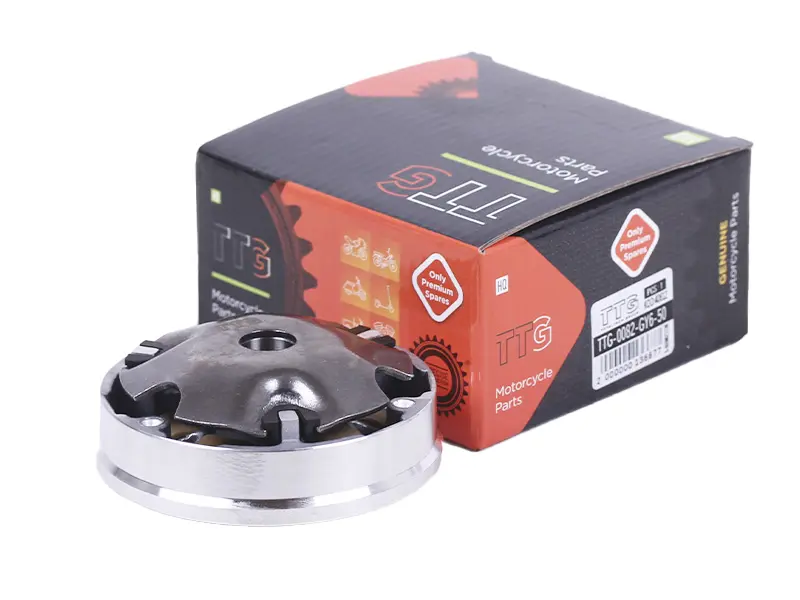

У передньому варіаторі ролики рухаються доріжками й створюють зусилля, яке зближує щоки шківа. Плавність цього руху залежить від стану роликів, доріжок і напрямних. Деталь кругла, з центральним посадковим отвором і тильною пластиною з фігурними вирізами. Для заміни потрібно зіставити не лише загальну форму, а й посадку та геометрію сполучень: подібні зовні варіатори можуть по-різному ставати на вал і працювати з пасом.

Ривки під час рушання, нерівномірний розгін, стукіт під кришкою або повільний набір швидкості за високих обертів — привід перевірити передачу. Такі прояви бувають і через зношений пас чи несправність зчеплення, тому рішення про заміну приймають після огляду. У варіаторі шукають задирки й канавки на поверхні, якою рухається пас, виробіток доріжок роликів, тріщини та люфт рухомої частини. Якщо зношені лише витратні деталі, стан решти механізму допоможе визначити обсяг ремонту.

Як перевірити відповідність

Зіставте позначення двигуна та будову знятого переднього варіатора. Перевірте посадковий отвір, зовнішній діаметр, ширину зібраного механізму, контур тильної пластини й розташування напрямних. Окремо порівняйте розміри втулки та її посадку. Рухома частина має переміщуватися без заклинювання й перекосу. Невідповідність цих сполучень порушує хід щоки, а помилка в ширині збірки може змістити пас або завадити надійному затягуванню кріплення.

Якщо плануєте залишити старі ролики, звірте їхні розміри й масу з вимогами двигуна та встановленої трансмісії. На поверхні кочення не повинно бути сплощених ділянок: вони перешкоджають рівномірному руху доріжками. Інша маса роликів змінює оберти, на яких відбувається розгін, тому підбирати їх лише за формою не варто. Разом із варіатором огляньте напрямні пластини, втулку та пас. Зношені сусідні деталі можуть залишити ривки й шум навіть після встановлення нової деталі.

На що зважати під час заміни

Двигун перед роботою зупиняють і дають йому охолонути. Знявши кришку, запам’ятовують порядок шайб, втулок та інших деталей кріплення. Гайку відкручують із відповідним фіксатором шківа; утримувати його за крихкі ребра не слід. Посадкове місце очищують, перевіряють сполучення та прибирають забруднення з механізму. Ролики й напрямні вкладають на свої місця, а під час встановлення на вал притримують тильну пластину, щоб внутрішні деталі не змістилися.

Під час затягування пас не має бути затиснутий між щоками та перешкоджати повній посадці деталей. Момент затягування беруть із настанови для конкретного двигуна. Поверхні контакту з пасом залишають чистими й сухими; мастило використовують тільки в місцях, де це передбачено конструкцією. До закривання кришки перевіряють вільне обертання та відсутність перекосу, після складання — рівномірність розгону. Помилкова посадка, заїдання рухомої частини й неправильне кріплення прискорюють зношення паса та можуть пошкодити сполучені деталі.
