Котушка запалювання (тюнінг) 4T GY6 50-150, помаранчева VDK-2

Котушка запалювання (тюнінг) для 4T GY6 50-150 перетворює імпульс системи запалювання на високу напругу, потрібну для іскри на свічці. Позначення 4T означає чотиритактний двигун. Котушку встановлюють замість несправної: вона має забезпечувати утворення іскри, щоб паливна суміш займалася під час запуску та роботи двигуна.

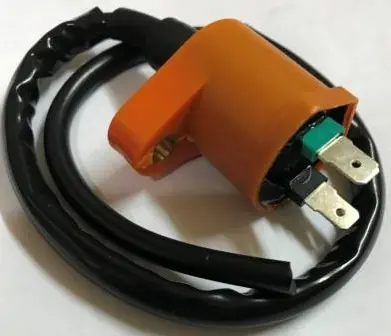

Деталь має помаранчевий корпус, кріпильне вушко з отвором, два плоскі контактні виводи та чорний високовольтний провід. До виводів приєднують проводку системи запалювання, а високовольтний провід з’єднують зі свічкою через свічковий ковпачок. Виконання «тюнінг» збережене в назві; для встановлення насамперед потрібні відповідність системі запалювання та правильне кріплення.

Ознаки несправності

Котушку варто перевірити, якщо двигун важко запускається, працює з перебоями, смикається під навантаженням або глухне після прогрівання. Причиною таких проявів також можуть бути свічка, її ковпачок чи ненадійні контакти проводки. Самих симптомів недостатньо для висновку: заміна котушки доречна, коли перевірка підтвердила зв’язок між її несправністю та зникненням іскри.

Огляньте корпус і високовольтний провід на тріщини, потертості та сліди пробою. Розхитані виводи заважають надійному підключенню, а волога й бруд на пошкодженій ізоляції можуть спричиняти витік високої напруги. Якщо провід затиснутий кріпленням або треться об сусідні деталі, потрібно усунути причину пошкодження, щоб вона не повторилася після заміни.

Як підібрати котушку

Порівняйте зі знятою деталлю форму кріпильного вушка, розташування отвору, положення обох виводів і приєднання проводки. Переконайтеся, що високовольтний провід можна прокласти штатним маршрутом без натягу. Окремо звірте його з’єднання зі свічковим ковпачком, який використовується на двигуні. Самого збігу кольору корпусу для підбору замало.

Підключення має відповідати схемі встановленої системи запалювання. Призначення контактів визначають за схемою техніки та підключенням попередньої котушки, а не за зручністю розташування наконечників. Невідповідне кріплення не дозволить міцно зафіксувати корпус. Помилкове підключення або несумісність із блоком керування можуть спричинити відсутність іскри та пошкодження компонентів запалювання.

Заміна та контроль роботи

Вимкніть запалювання й дайте двигуну охолонути. Перш ніж знімати котушку, позначте підключення проводів і запам’ятайте їхній маршрут. Від’єднуйте роз’єми за наконечники, після чого знімайте кріплення. Перевірте відповідні контакти проводки: окислення, слабкий затиск або пошкоджений наконечник потрібно усунути, щоб нова котушка мала надійне з’єднання.

Установіть корпус без перекосу. Високовольтний провід прокладіть подалі від гарячих поверхонь, гострих країв і рухомих деталей, залишивши запас для переміщення двигуна. Не допускайте натягу біля виходу проводу з корпусу. Під час заміни огляньте свічку та її ковпачок; зношену свічку або пошкоджений ковпачок замініть за результатами перевірки.

Після складання перевірте, чи щільно тримаються наконечники та чи не затиснутий провід. Запустіть двигун і переконайтеся, що він працює рівномірно. Для перевірки іскри користуйтеся спеціальним тестером: не тримайте високовольтний провід рукою під час прокручування двигуна.
