Повітряний фільтр у зборі Yamaha JOG 50 3KJ VDK-2

Повітряний фільтр у зборі для Yamaha JOG 50 3KJ очищує повітря, яке надходить до карбюратора скутера. Він затримує дорожній пил і дрібне сміття, зменшуючи потрапляння абразивних частинок у двигун. Для роботи впуску потрібні і вільне проходження повітря крізь фільтрувальну частину, і щільні з’єднання. Якщо після ділянки очищення є щілина, забруднення можуть потрапляти у двигун в обхід фільтра.

Будова та приводи для заміни

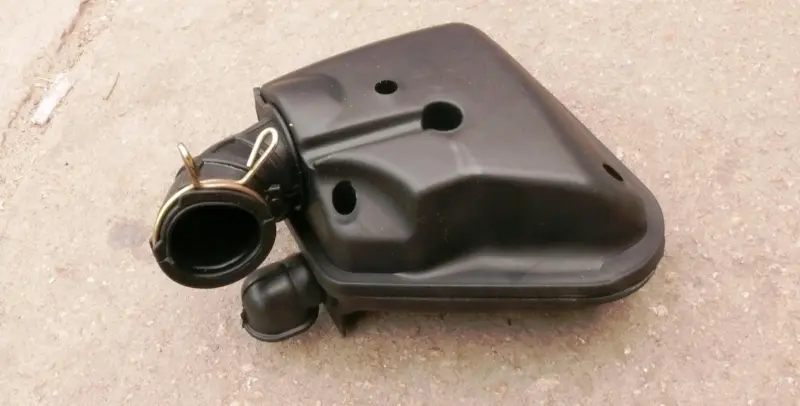

Чорний корпус має фігурну форму, стик по периметру, бічний приєднувальний патрубок і пружинний хомут. Корпус вміщує фільтрувальну частину та з’єднує її зі впуском. Під час підбору його обриси мають практичне значення: фільтр повинен розміщуватися у відведеному місці без тиску на сусідні деталі та без натягування патрубка.

Вузол замінюють у зборі, коли корпус тріснув, кришка перестала щільно прилягати, пошкоджені кріплення або зношена приєднувальна горловина. Через розриви й нещільні стики проходить неочищене повітря. Інша причина перевірки — забруднення фільтрувальної частини, що обмежує потік повітря. Скутер може гірше набирати оберти чи втрачати тягу, але такі ознаки мають й інші причини. Рішення про заміну варто приймати після огляду фільтра та його з’єднань.

Як перевірити відповідність

Порівняйте зі знятим фільтром форму корпусу, розташування кріплень, напрямок виходу патрубка та спосіб його з’єднання зі впуском. Діаметр посадки перевірте вимірюванням старої деталі й горловини, до якої вона приєднується. Патрубок має надягатися без надмірного розтягування, а хомут — утримувати його без перекосу. Зміщений вихід навіть у схожого за формою корпусу може завадити монтажу або порушити герметичність.

• Зіставте відстані між точками кріплення та перевірте, чи залишиться доступ до кріпильних деталей.
• Врахуйте положення стику корпусу й можливість відкривати кришку для обслуговування.
• Огляньте горловину впуску, ущільнення та хомути: тріщини в суміжних деталях потрібно усунути разом із заміною фільтра.
• За наявності трубок на старому корпусі звірте місця та спосіб їх приєднання.

Монтаж без перекосів

Знімайте фільтр, коли двигун охолоне. Спочатку приберіть бруд навколо патрубка, щоб він не обсипався у відкритий впуск. Запам’ятайте положення корпусу й під’єднаних трубок, звільніть кріплення та послабте хомут. Обережно від’єднайте патрубок, не смикаючи за корпус. На час роботи закрийте отвір впуску від пилу та сторонніх предметів.

Перш ніж установлювати фільтр, перевірте розміщення фільтрувальної частини та щільність прилягання кришки. Сумістіть кріплення без натягу, повністю надягніть патрубок на горловину й розташуйте хомут у зоні затискання. Затягуйте кріпильні деталі так, щоб не деформувати корпус. Пошкоджені ущільнення та кріплення замініть під час цієї ж роботи. Після складання перевірте закриття стиків, підключення трубок і відсутність контакту з рухомими частинами. Помилка підбору або перекіс під час монтажу можуть спричинити підсмоктування пилу, вібрацію корпусу та розрив патрубка.
