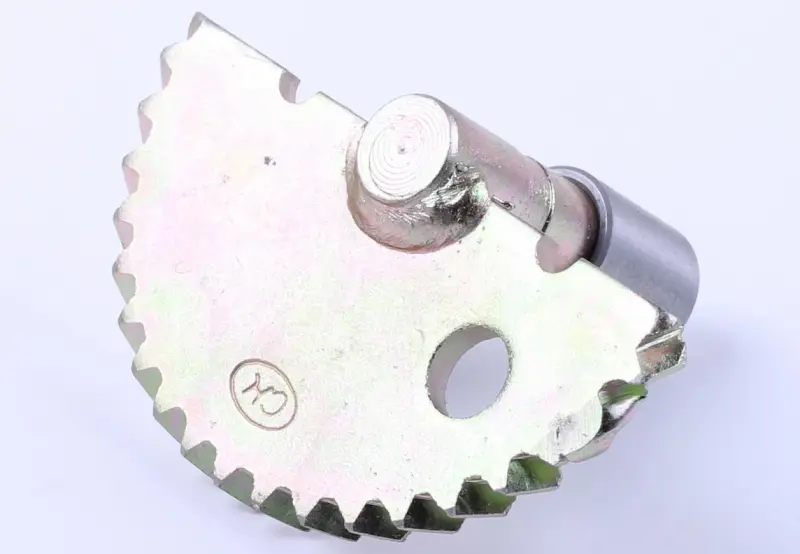

Сектор кікстартера (півмісяць) 4T GY6 50, L-57mm, з втулкою AMG-4

Сектор кікстартера, або заводний півмісяць, для 4T GY6 50 передає зусилля від ножного важеля до механізму запуску двигуна. Під час натискання зубчаста частина повертається та приводить у рух шестерню, з якою входить у зачеплення. Півмісяць замінюють, коли його зубці чи опорні поверхні зношені й ножний запуск працює з прослизанням або заїданням.

Будова та довжина

Деталь має зубчасту дугу, вісь та отвір у плоскій частині. Зубці займають частину кола, тож сектор передає зусилля в межах ходу важеля. Після натискання механізм повертає його у початкове положення. До комплекту входить втулка. Її стан впливає на посадку осі: через виробіток в опорі сектор може перекошуватися, а зачеплення — працювати нерівномірно.

Позначення L-57mm означає довжину 57 мм. Зіставляючи новий півмісяць зі знятим, вимірюйте той самий відрізок з урахуванням виступів і посадочних поверхонь. Окрім довжини, мають збігатися розташування зубчастої частини на осі та форма сполучень. Невідповідність цих ділянок може завадити встановленню кришки або правильній роботі зубців.

Ознаки зношення

Механізм варто розібрати для огляду, якщо важіль проскакує під ногою, рухається ривками, має надмірний вільний хід або під час натискання чути хрускіт. На секторі перевіряють цілісність зубців, стан їхніх вершин, поверхні осі та місця опори. Сколи, зминання й помітний виробіток допомагають визначити причину несправності.

Погане повернення важеля потребує окремої перевірки пружини та вільного обертання осі. Новий півмісяць не усуне перекіс у пошкодженій опорі чи проблему зі зворотною пружиною. Так само варто оглянути шестерню, з якою він працює: зношені зубці можуть спричинити прослизання й швидко пошкодити нову деталь.

Як перевірити відповідність

• Зіставте довжину L-57mm і розташування посадочних ділянок уздовж осі.
• Перевірте діаметри посадок, з'єднання з важелем та місця встановлення фіксаторів.
• Порівняйте профіль, крок і кількість зубців, початок та кінець зубчастої дуги.
• Звірте розміри втулки з віссю та гніздом у кришці.
• Переконайтеся, що упори й ділянки взаємодії зі зворотним механізмом розташовані однаково.

Для такого порівняння зручно використовувати очищену стару деталь разом із втулкою. Якщо гніздо у кришці має виробіток, заміна лише сектора може залишити люфт. Причину нестійкої посадки усувають до складання, щоб вісь не зміщувалася під навантаженням.

Монтаж і перевірка ходу

Півмісяць встановлюють після відкриття доступу до механізму кікстартера. Перед зняттям фіксують положення пружини, упорів, шайб і стопорних деталей. Пружину вивільняють обережно, контролюючи її натяг. Посадочні місця очищають, перевіряють на пошкодження, після чого встановлюють втулку та сектор без перекосу. Положення пружини й фіксаторів відновлюють відповідно до конструкції двигуна.

Змащують лише призначені для цього місця тертя, уникаючи потрапляння мастила на ремінь і поверхні шківів. Після складання плавно перевіряють натискання та повернення важеля. Якщо механізм заклинює або кришка не стає на місце вільно, перевіряють розташування деталей, не стягуючи її кріпленням із зусиллям. Неправильний підбір може призвести до пошкодження зубців, опор чи кришки; причину тугого ходу усувають до запуску.
