Підшипник колінвала 6304 20×52×15 мм (Delta, редуктор 4T CH250) AMG-3

Підшипник 6304 розміром 20×52×15 мм підтримує вал під час обертання, зменшує тертя та допомагає зберігати його положення під навантаженням. Застосування — колінвал Delta та редуктор 4T CH250. Для заміни звіряють знятий підшипник і місце його встановлення: самої назви техніки недостатньо, щоб правильно підібрати опору.

Будова та розміри

Розмір 20×52×15 мм читається так: внутрішній діаметр — 20 мм, зовнішній — 52 мм, ширина — 15 мм. Внутрішнє кільце встановлюється на вал, зовнішнє — у корпус. Кульки між кільцями забезпечують кочення, а сепаратор розділяє їх і утримує на відстані одна від одної. З боку відкритих доріжок немає захисної шайби чи ущільнення, тож деталь слід берегти від пилу та стружки.

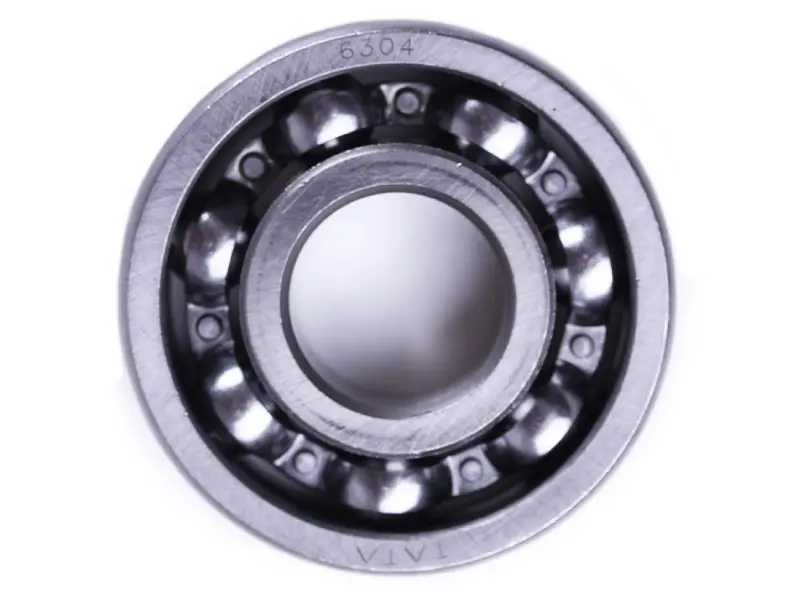

На кільці нанесено позначення 6304 і TATA. Номер 6304 використовують для зіставлення зі старим підшипником разом із розмірами та виконанням. Для відкритих доріжок потрібне змащування, передбачене конструкцією механізму. Бруд у зоні кочення та нестача мастильного матеріалу прискорюють зношування навіть за правильного підбору розміру.

Ознаки зношування

Стан опори перевіряють, коли з’являються гул, вібрація, відчутний люфт або нерівномірне обертання вала. У знятого підшипника шукають сліди корозії, пошкодження сепаратора, викришування доріжок і заїдання. Причиною можуть бути забруднення, перегрів, недостатнє змащування чи перекіс під час монтажу. Шум також може виникати в сусідніх деталях, тому спочатку визначають його джерело.

Перевірка перед встановленням

Порівняйте маркування знятого підшипника, внутрішній і зовнішній діаметри, ширину, наявність ущільнень або захисних шайб. Додаткові позначення на старому кільці також мають значення: збіг основного номера не скасовує перевірки виконання та вимог механізму. Окремо огляньте шийку вала й отвір корпусу. Якщо посадка зношена, новий підшипник сам по собі не усуне люфт.

Помилка у внутрішньому діаметрі порушує посадку на валу, у зовнішньому — фіксацію в корпусі. Невідповідна ширина заважає правильно розташувати деталі під час складання. Не намагайтеся виправити розбіжність розмірів ударами чи стягуванням кришки. Дистанційні втулки, шайби та стопорні кільця, якщо вони є в механізмі, потрібно повернути на свої місця в належному порядку.

Як замінюють підшипник

Для демонтажу застосовують відповідний знімач або прес, щоб зняти деталь без пошкодження вала й корпусу. Посадочні поверхні очищають, перевіряють на задирки та інші пошкодження. Поруч варто оглянути сальники, стопорні деталі й місця надходження мастильного матеріалу. Зношені ущільнення замінюють разом із підшипником, щоб витік або потрапляння бруду не спричинили повторну несправність.

Під час напресовування на вал тиснуть на внутрішнє кільце, а під час запресовування в корпус — на зовнішнє. Передавання монтажного зусилля через кульки може пошкодити доріжки. Деталь встановлюють рівно, не допускаючи перекосу, і забезпечують потрібне механізму змащування. Після складання перевіряють фіксацію та плавність обертання вала. Туге обертання чи заїдання — привід перевірити монтаж до запуску, а не намагатися припрацювати підшипник під навантаженням.
