Підшипник конічний роликовий 32009 для кришки редуктора КПП AMG

Конічний роликовий підшипник 32009 служить опорою вала КПП, а його обойма встановлюється в кришку редуктора. Підшипник утримує вал під час обертання та сприймає навантаження від зубчастої передачі. Справна опора допомагає зберігати правильне положення деталей у зачепленні. Коли доріжки й ролики зношуються, вал отримує зайву свободу переміщення, що позначається на шумі та роботі передачі.

Будова та маркування

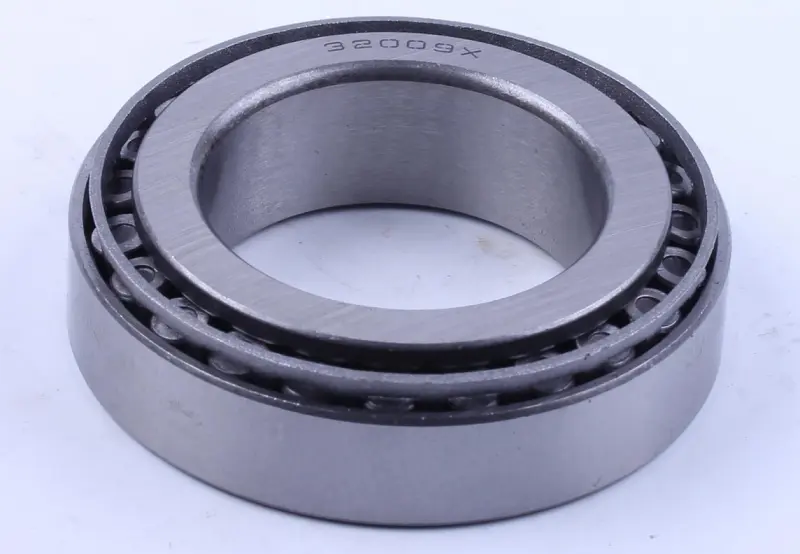

Конічні ролики розташовані між внутрішнім і зовнішнім кільцями та утримуються сепаратором. Ця конструкція сприймає радіальне навантаження й осьове зусилля в одному напрямку. Здатність усієї опори утримувати вал залежить від схеми розташування підшипників і налаштування редуктора. На кільці є маркування 32009X. Зіставляйте його з повним позначенням демонтованої деталі, зокрема з літерним суфіксом, і перевіряйте посадкові розміри.

Ознаки зношення

Підшипник варто перевірити, якщо з боку редуктора посилився гул, з’явився люфт вала, обертання стало нерівномірним або опора перегрівається. Після розбирання огляньте доріжки кочення та ролики: викришування поверхні, задири, корозія й пошкодження сепаратора є приводом для заміни. Відчутні заїдання під час прокручування також потребують уваги. Самого шуму недостатньо для висновку, адже подібні прояви бувають через несправність сусідніх деталей.

Як підібрати підшипник

Звірте внутрішній і зовнішній діаметри, загальну ширину та будову кілець зі знятим підшипником. Перевірте посадку обойми в кришці, місце внутрішнього кільця на валу, розташування упорів і спосіб фіксації. Врахуйте передбачене виробником регулювання опори. Невідповідна ширина може змінити осьове положення вала або завадити кришці стати на місце. Помилка в посадковому діаметрі загрожує провертанням кільця чи пошкодженням поверхні під час запресовування. Надмірне затягування не виправляє неправильний підбір.

На що зважати під час заміни

Розбираючи опору, збережіть порядок регулювальних прокладок, дистанційних деталей і фіксаторів, якщо вони є в цьому механізмі. Видаліть забруднення з посадкових поверхонь та огляньте вал і кришку на задири й сліди провертання кілець. Зусилля запресовування прикладають до кільця, яке сідає з натягом. Не передавайте його через ролики: так можна пошкодити доріжки ще до початку роботи. Кільце має заходити рівно, без перекосу.

Одночасно перевірте другу опору вала, ущільнення та стан кришки редуктора. Пошкоджені ущільнення замінюють, а причини потрапляння бруду або нестачі мастила усувають до складання. Не поєднуйте зношену зовнішню обойму з новим внутрішнім кільцем і роликами. Робочий зазор або попередній натяг налаштовують відповідно до вимог конкретного редуктора, а не лише за відчуттям під час затягування.

Після складання перевірте плавність обертання та осьове переміщення вала. Надмірний натяг спричиняє нагрівання й прискорює зношення, а завеликий зазор залишає люфт та ударні навантаження. Якщо обертання туге або нерівномірне, перевірте посадку кілець і регулювання до запуску механізму під навантаженням.
