Пластина базова нижнього бачка радіатора мотоблока 180N AMG

Базова пластина нижнього бачка радіатора мотоблока 180N AMG призначена для ремонту нижньої частини радіаторного вузла. Вона слугує основою з’єднання, тому стан її прилеглих поверхонь і кріпильних отворів впливає на щільність стику. Якщо основа тріснула, деформувалася або має пошкоджені кріплення, заміни самого ущільнення може бути недостатньо для усунення витоку.

Будова та роль у з’єднанні

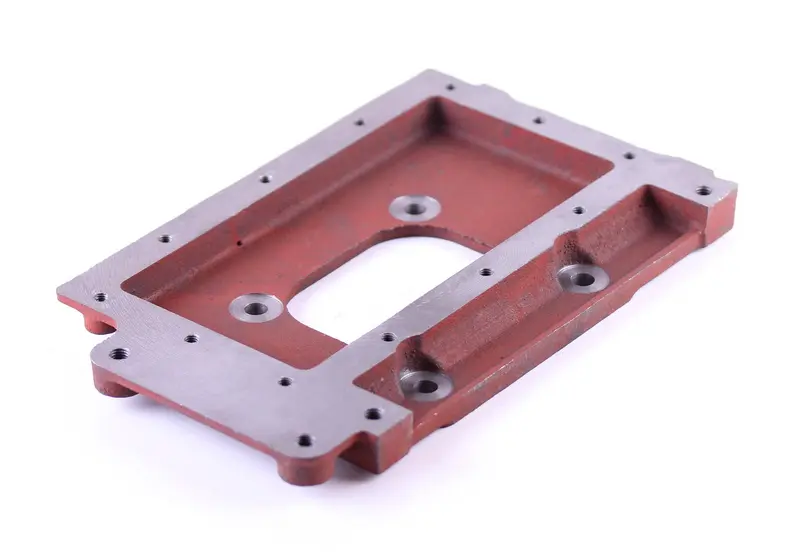

Пластина має прямокутний контур із виступами на краях, заглиблені порожнини та великий проріз у центральній частині. Уздовж периметра розташовані невеликі кріпильні отвори, а всередині — окремі отвори з майданчиками навколо них. Поверхні прилягання відрізняються від пофарбованих заглиблень. Для встановлення має збігатися не лише зовнішній розмір, а й розташування цих ділянок.

Основа повинна прилягати до суміжної деталі без перекосу. Тріщина біля отвору, пошкоджений край чи викривлення заважають рівномірно притиснути ущільнення. Стягування нерівних поверхонь болтами створює додаткове навантаження на кріплення та може збільшити пошкодження. Коли нижній стик знову починає підтікати після заміни ущільнення, варто перевірити стан самої пластини.

Ознаки пошкодження

Огляньте деталь, якщо біля нижнього з’єднання радіатора з’явилися сліди охолоджувальної рідини. Причиною заміни можуть бути тріщини, відколи по краю, зіпсовані отвори або різьба. На знятій пластині перевіряють також площини під ущільненням: глибокі корозійні заглиблення можуть залишати шлях для рідини. Спочатку прибирають бруд і залишки старого ущільнення, щоб відрізнити пошкодження основи від негерметичності самого стику.

Як перевірити відповідність

Порівняйте стару й нову пластини за зовнішнім контуром, формою виступів і центрального прорізу. Перевірте кількість кріпильних отворів, відстані між їхніми центрами, діаметри та наявність різьби. Зіставте висоту бортів, внутрішні майданчики й розташування поверхонь прилягання. Навіть невелике зміщення отворів може завадити складанню або спричинити перекіс, якщо притягувати деталь із зусиллям.

Ущільнення добирають за формою стику та його отворами. Воно має лежати рівно, не закривати передбачені проходи й не зміщуватися під час встановлення кріплень. Перевірте також поверхню радіатора, до якої притискається пластина: деформація чи пошкодження на ній можуть зберегти витік і після заміни основи. Болти зі зіпсованою різьбою та пошкоджене ущільнення під час складання замінюють.

Порядок встановлення

Двигун має охолонути. Перед розбиранням охолоджувальну рідину зливають до рівня нижче з’єднання, а радіатор підтримують, щоб його вага не навантажувала звільнені кріплення. Після демонтажу очищають поверхні прилягання від залишків ущільнення, уникаючи подряпин. Нову пластину спочатку прикладають без зусилля та перевіряють, чи збігаються всі отвори.

Кріплення спершу наживляють, а потім затягують поступово й рівномірно. Послідовність і зусилля затягування беруть із керівництва до техніки. Герметик використовують лише тоді, коли його передбачає спосіб складання цього з’єднання. Після заповнення системи перевіряють нижній стик на підтікання. Після першого прогрівання та охолодження двигуна з’єднання оглядають ще раз і контролюють рівень охолоджувальної рідини.
