Шарнірний палець з'єднує вертикальний розкіс задньої навіски з нижньою поздовжньою тягою мінітрактора Xingtai 120. Через це з'єднання проходить навантаження від піднятого плуга, культиватора чи картоплекопача, тож саме від стану пальця залежить, чи рівно йде знаряддя і чи витримує навіска задану глибину обробітку.

Призначення в механізмі навіски

Розкіс задає висоту нижньої тяги та поперечний нахил знаряддя: вкорочуючи або подовжуючи його, тракторист вирівнює плуг чи культиватор відносно ґрунту. Палець працює віссю цього шарніра — він проходить крізь провушину вилки розкосу та отвір тяги і замикає рухоме з'єднання. Поки посадка щільна, тяги рухаються м'яко й без стуку; щойно палець спрацювався, знаряддя починає вести вбік, а глибина ходу стає нерівномірною.

Конструкція деталі

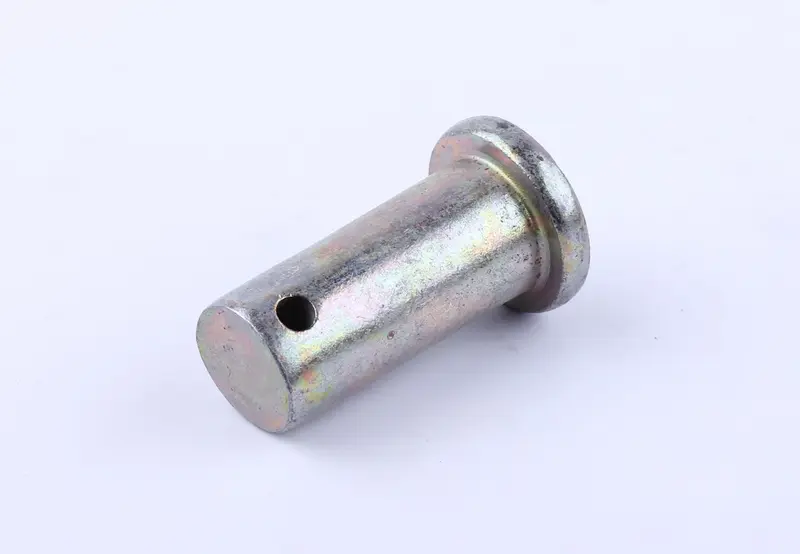

Палець виготовлено зі сталі у вигляді гладкого циліндричного стрижня з опорною головкою-буртом на одному кінці. Бурт впирається у провушину й не дає деталі провалитися вниз під навантаженням. Біля протилежного торця просвердлено наскрізний поперечний отвір під шплінт — він утримує палець від осьового виходу під час трясіння на полі та на переїздах. Поверхня має захисне гальванічне покриття з жовтим пасивуванням, типове для кріплення навісних механізмів.

Переваги

• Гладка циліндрична поверхня стрижня — шарнір повертається вільно, без закушування під час підіймання й опускання знаряддя.
• Опорний бурт сприймає осьове зусилля й утримує палець у провушині навіть за перекошеної навіски.
• Поперечний отвір під шплінт дає фіксацію без різьби: з'єднання не слабшає від вібрації та розбирається за хвилину звичайними пасатижами.
• Захисне покриття стримує корозію, тому після сезону палець не прикипає у провушині й вибивається без нагрівання.

Коли деталь час міняти

• з'явився стук і відчутний люфт у місці кріплення розкосу до нижньої тяги;
• стрижень вироблений на овал, а діаметр посередині помітно менший, ніж біля бурта;
• отвір під шплінт розбитий або прорваний до торця;
• палець зігнувся після наїзду знаряддя на камінь чи пеньок;
• деталь загублена в полі — звична річ під час роботи без шплінта.

Як підібрати заміну

Зніміть старий палець і поміряйте штангенциркулем діаметр стрижня на незношеній ділянці біля бурта, а потім довжину від торця бурта до центра отвору під шплінт. Саме ці два розміри визначають взаємозамінність: діаметр має збігатися з отворами провушин, а довжина — перекривати пакет із вилки розкосу та тяги з невеликим випуском під шплінт. Якщо стара деталь загублена, поміряйте отвір у вилці розкосу й сумарну товщину з'єднуваних провушин — цього достатньо для точного підбору.

Встановлення та догляд

Опустіть навіску на землю, щоб розвантажити шарнір, вибийте зношений палець вибивачем із м'якого металу, очистіть провушини від бруду та задирок. Новий палець вставте головкою догори, сумістіть отвори й поставте свіжий шплінт, розвівши вусики в боки. Крапля густого мастила на стрижень помітно продовжує ресурс пари. Дріт або цвях замість шплінта — погана заміна: така тимчасова вставка перетирається за кілька змін, і палець виходить із провушини просто під навантаженням.

Пальці навіски належать до витратних позицій, які варто тримати в запасі разом зі шплінтами: заміна забирає кілька хвилин просто в полі та повертає задній навісці Xingtai 120 точну геометрію без розбирання всього механізму.
