Палець верхньої тяги навіски L-115 мм для мототрактора Xingtai 120

Палець верхньої тяги L-115 мм для мототрактора Xingtai 120

Шарнірний палець з’єднує верхню (центральну) тягу триточкової навіски з кронштейном трактора та з начіпним знаряддям. Через це з’єднання передається зусилля регулювання кута нахилу плуга, культиватора чи підгортача, тому від стану пальця залежать точність заглиблення, рівний хід знаряддя та стійкість агрегату в борозні.

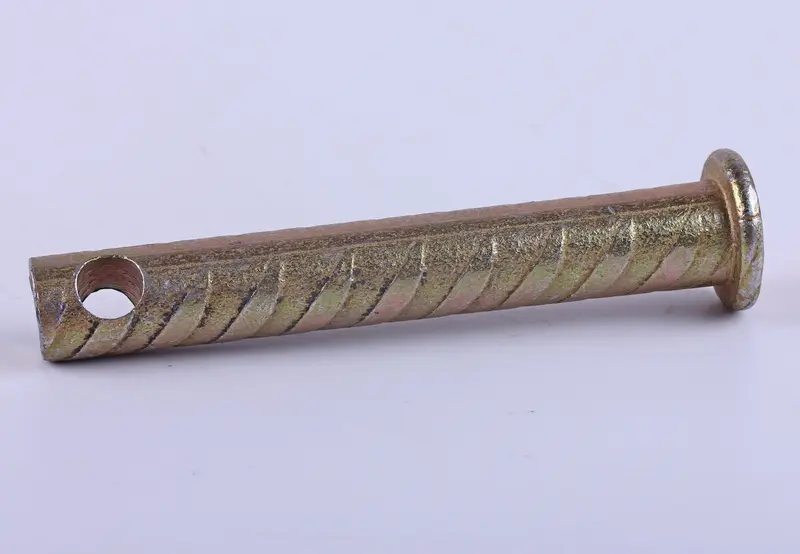

Довжина стрижня 115 мм розрахована під вушка навісного механізму Xingtai 120: палець повністю проходить крізь обидві щоки кронштейна і виступає рівно настільки, щоб поперечний отвір лишався відкритим під шплінт. Один кінець має пласку опорну головку — вона не дає пальцю провалитися у вушко та сприймає бічне зміщення тяги. Протилежний кінець виконано з наскрізним поперечним отвором під шплінт, який утримує з’єднання від самовільного виходу під час вібрації та трясіння на оранці.

Тіло пальця має гвинтові канавки по всій робочій довжині. Ця насічка утримує мастило в зоні тертя стрижня й вушка, завдяки чому шарнір довше зберігає щільну посадку і повільніше розбивається в овал. Поверхня вкрита жовтим цинком — звична антикорозійна обробка кріплення сільгосптехніки, важлива для деталі, що постійно працює в багнюці, вологості та залишках ґрунту.

Коли час міняти палець

• з’явився помітний люфт верхньої тяги, знаряддя розгойдується під час підйому та опускання;
• стрижень вироблений у місцях контакту з вушками і посередині помітно тонший, ніж біля головки;
• розбито отвір під шплінт, шплінт перестає триматися і випадає;
• палець зігнутий після наїзду знаряддя на камінь чи іншу перешкоду;
• деталь загублена в полі — типова ситуація, якщо з’єднання працювало без шплінта.

Як підібрати

Зніміть старий палець і виміряйте дві величини: робочу довжину стрижня від головки до торця та діаметр стрижня. Звірте їх із вушками верхньої тяги й кронштейна. Правильно підібраний палець заходить від руки, без забивання молотком, але й без відчутного поперечного хитання. Якщо посадкові отвори в самій тязі вже розбиті, новий палець люфту не прибере — тоді відновлюють вушко або міняють тягу повністю. Заразом огляньте другий палець з’єднання: зношена пара зазвичай виробляється одночасно, і міняти її зручніше відразу.

Встановлення

Сумістіть вушко верхньої тяги з кронштейном, вставте палець з боку головки, поставте новий шплінт і розведіть його вусики. Старі шплінти повторно не ставте: після розгинання метал втрачає пружність і швидко ламається. Перед складанням нанесіть на стрижень трохи консистентного мастила — воно заповнить канавки та знизить знос з’єднання в перші години роботи. Через одну-дві зміни перевірте посадку на люфт і переконайтеся, що шплінт на місці.

Такий палець разом із набором шплінтів варто тримати в запасі поряд з рештою кріплення навіски: заміна триває кілька хвилин і виконується просто в полі плоскогубцями, а робота з розбовтаною верхньою тягою швидко розбиває посадкові місця кронштейна і псує якість обробітку ґрунту.
