Вісь нижніх тяг з'єднувальна для мінітрактора Jinma 244

Вісь нижніх тяг з'єднувальна Jinma 244

Поперечна вісь пов'язує нижні тяги начіпного механізму мінітрактора Jinma 244 і дає їм спільну опору в кронштейнах корпуса заднього моста. Саме через неї на трактор передається тягове зусилля від плуга, фрези, культиватора, картоплекопача чи перехідного адаптера, тому від стану цієї деталі залежить, чи рівно йде знаряддя в борозні й чи не веде начіпку вбік під навантаженням.

Конструкція деталі

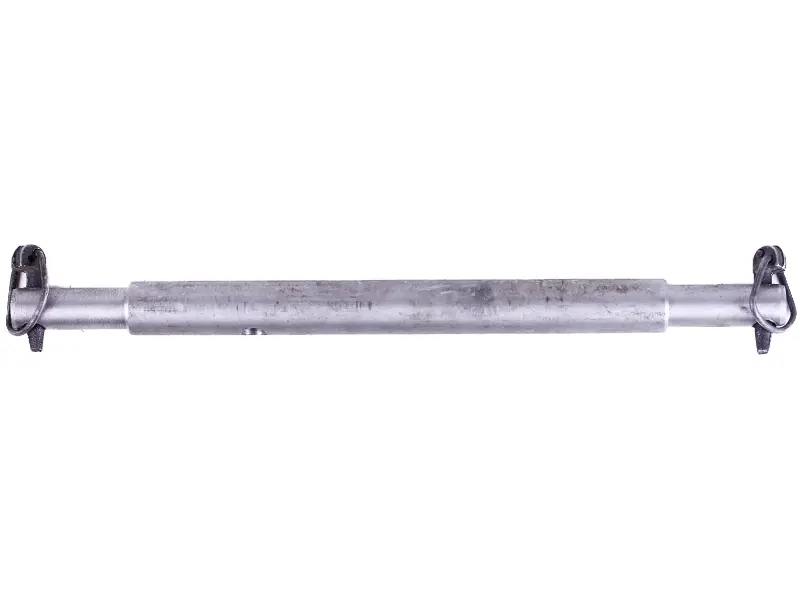

Це сталевий ступінчастий вал: потовщена середня частина сприймає згинальне навантаження, а проточені кінці меншого діаметра правлять за посадкові шийки під вушка (у побуті — «яблука») нижніх тяг. По краях виконано отвори під швидкознімні фіксатори, які утримують тяги від осьового зміщення, у середині передбачено отвір під стопор — він не дає осі провертатися та мандрувати в кронштейнах. Поверхня без фарбування, метал під посадку, тож шийки можна одразу оглянути на задири й задирки перед складанням.

Коли час міняти

Вісь спрацьовується повільно, але невпинно: вона працює в парі з вушками тяг майже насухо і приймає ударні навантаження щоразу, коли знаряддя заглиблюється в ґрунт. Міняють її, коли з'явився помітний люфт вушок на шийках, шийки виробилися до овалу, на металі видно задири та наклеп, розбилися отвори під фіксатори або самі фіксатори загубилися. Окремий сигнал — втрата геометрії: якщо вісь повело, нижні тяги перестають бути паралельними, знаряддя йде з перекосом, а глибина обробітку по ширині захвату стає різною. Важка робота з плугом на кам'янистому ґрунті, спроби рушати із заглибленим знаряддям і їзда з незафіксованою начіпкою пришвидшують знос.

Як підібрати

• Виміряйте загальну довжину знятої осі: на техніку сімейства 240/244/250/254/264 ставлять осі різної довжини, і деталь від сусідньої модифікації не сяде по ширині кронштейнів.
• Перевірте діаметр посадкових шийок — він має збігатися з внутрішнім діаметром вушок нижніх тяг.
• Звірте відстань між отворами під фіксатори: від неї залежить, чи будуть тяги затиснуті без поздовжнього хитання.
• Оцініть діаметр потовщеної середньої частини: вона повинна заходити в кронштейни корпуса щільно, але без закушування.
• Уточніть виконання — для Jinma 244 випускають кілька типів осі з різною довжиною та профілем ступенів, тож орієнтуйтеся на зняту деталь, а не лише на модель трактора.

Переваги

• Ступінчастий профіль із потовщеною серединою: вісь тримає згинальне зусилля від заглибленого знаряддя й водночас зберігає тонкі рухомі шийки, на яких вушка тяг ходять без закушування.
• Кріплення тяг через наскрізні отвори на кінцях: начіпне обладнання переставляється без розбирання кронштейнів і без випресовування осі, що economить час при частій зміні знарядь.

Встановлення

Зручніше працювати на рівному майданчику з опущеною й розвантаженою начіпкою. Зніміть фіксатори, зсуньте вушка тяг, вибийте стару вісь вибивачем із м'якого металу, щоб не зім'яти кромки посадкових місць. Зачистіть отвори в кронштейнах від іржі та напливів і проміряйте їх — розбиті кронштейни швидко доб'ють і нову вісь. Перед складанням нанесіть на шийки консистентне мастило, заведіть вісь крізь кронштейн, по черзі надіньте вушка лівої та правої тяги, поставте стопор і фіксатори. Після складання підніміть начіпку без знаряддя й похитайте тяги руками: вони мають вільно ходити вгору-вниз і не мати помітного поздовжнього переміщення вздовж осі.

Таку вісь варто мати в запасі тим, хто регулярно перечіплює знаряддя й працює трактором на важких ґрунтах: заміна забирає менше години, а відновлена геометрія начіпки одразу повертає рівний хід плуга та правильну глибину обробітку.
