Курок газу для ручки мотокоси FORESTER mod 3

Курок газу для ручки мотокоси FORESTER mod 3

Курок призначений для ремонту механізму керування обертами бензинової мотокоси або тримера. Деталь установлюється в корпус ручки та передає натискання пальця механізму приводу газу. Справний курок має вільно рухатися в передбаченому діапазоні, не чіплятися за половини корпусу й після відпускання повертатися разом з іншими деталями керування.

Виконання mod 3 позначає конкретну форму деталі, тому курок потрібно добирати за конструкцією штатної ручки, а не лише за маркою техніки. У мотокіс застосовуються схожі органи керування з різними точками опори, профілем важелів і способом з’єднання з приводом. Навіть невелика відмінність у розташуванні отвору або зачепа може перешкодити складанню чи обмежити хід газу.

Конструкція та призначення

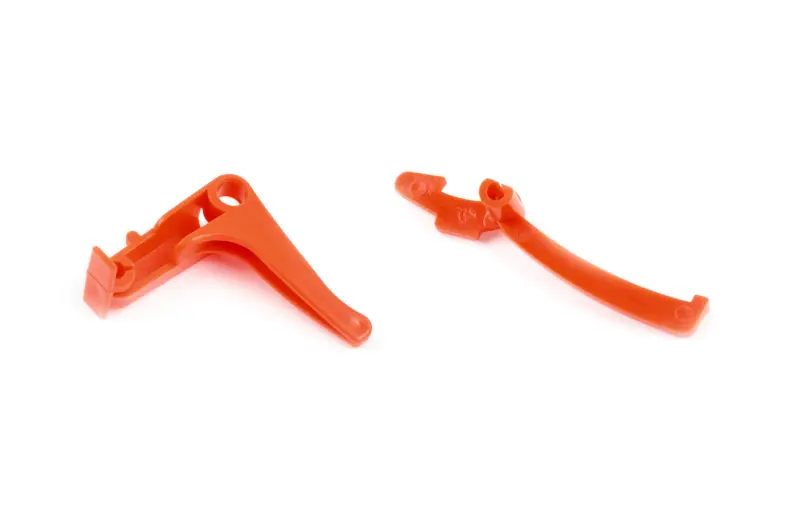

Курок має помаранчеве виконання та складається з двох спряжених фігурних частин. У конструкції передбачені довгі натискні важелі, посадкові отвори, опорні ділянки й зачепи для взаємодії з деталями всередині ручки. Таке компонування дає змогу розмістити механізм в обмеженому просторі корпусу та передати рух від пальця до приводу керування двигуном.

Деталь використовують у разі тріщини старого важеля, пошкодження точки опори, зношення зачепа, підклинювання або неповного повернення керування. Заміна також доречна, якщо курок випадає з посадкового місця, має надмірний бічний люфт чи перестав передавати повний хід механізму газу. Перед розбиранням варто перевірити й інші частини ручки: корпус, вісь, пружину, приводний трос і місця його фіксації. Несправність однієї з них може спричиняти подібні ознаки.

Що звірити перед вибором

• Загальну форму: вигин і довжину обох важелів потрібно зіставити зі знятою деталлю.
• Точки опори: розташування та діаметр посадкових отворів мають відповідати осі всередині ручки.
• Зачепи: їхній напрямок, висота й положення повинні збігатися з відповідними частинами механізму.
• Профіль корпусу: курок має розміщуватися між половинами ручки без перекосу та контакту із зайвими виступами.
• Зв’язок із приводом: перевірте спосіб посадки троса та положення поворотної пружини на вашій мотокосі.
• Версію виконання: позначення FORESTER mod 3 має відповідати потрібному варіанту конструкції.

Установлення та перевірка

Перед ремонтом вимкніть двигун і дочекайтеся повної зупинки механізму. Розбираючи ручку, запам’ятайте положення осі, пружини, троса та сусідніх важелів; зручно заздалегідь зафіксувати схему їх розташування. Новий курок установлюють у ті самі посадкові точки без підрізання, розточування отворів і примусового згинання. Половини корпусу мають з’єднуватися вільно, не затискаючи рухомі частини.

Після складання кілька разів натисніть і відпустіть курок за непрацюючого двигуна. Хід має бути рівномірним, без ривків, закушування та надмірного люфту, а привод — повертатися у вихідне положення. Потім переконайтеся, що елементи блокування ручки діють штатно. Якщо курок упирається в корпус, не повертається або не забезпечує потрібного діапазону переміщення, користування слід відкласти й повторно перевірити сумісність, положення пружини, осі та троса.

FORESTER mod 3 підходить для ремонту ручки зі збіжною геометрією механізму. Найнадійніший спосіб вибору — розібрати ручку, зняти пошкоджену деталь і зіставити обидві частини за контуром, отворами, зачепами та напрямком вигину. Такий підхід допомагає відновити зручне дозування обертів без заміни всієї ручки в зборі.
