Диск зчеплення для мотоблока MFC AMG-2

Диск зчеплення для мотоблока MFC AMG-2 передає крутний момент від двигуна до трансмісії. Коли зчеплення ввімкнене, фрикційні поверхні диска затиснуті між суміжними деталями й передають обертання. Під час вимкнення притиск послаблюється, і двигун можна роз'єднати з трансмісією. Стан диска впливає на плавність рушання та здатність мотоблока працювати під навантаженням без пробуксовування.

Будова та посадка

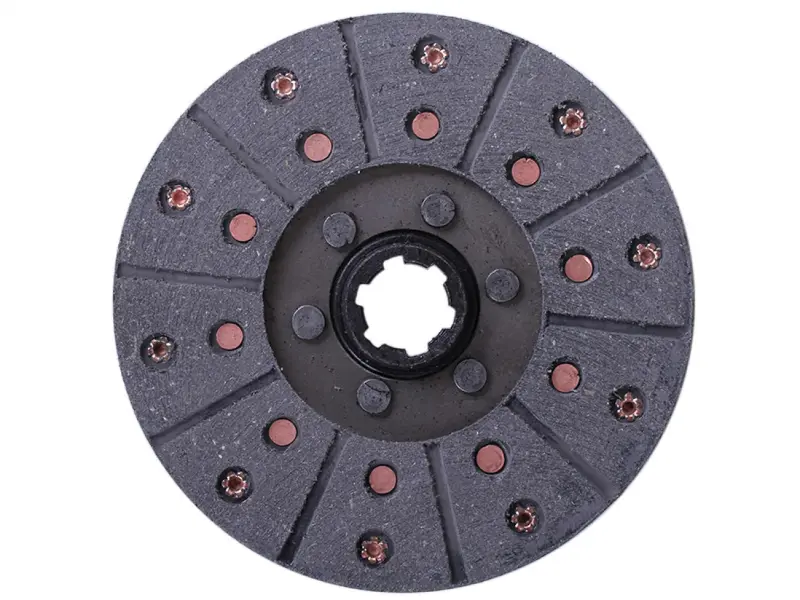

Диск має кільцеву фрикційну поверхню з канавками, заклепкове кріплення та центральну маточину зі шліцьовим отвором. Зовнішня частина контактує з притискними поверхнями зчеплення, а маточина з'єднує диск із валом. Для правильного підбору потрібен збіг не лише діаметра: товщина диска й форма маточини визначають його положення серед інших деталей механізму.

Ознаки зношення

Якщо під навантаженням оберти двигуна зростають, а мотоблок втрачає тягу, варто перевірити фрикційні поверхні. Поштовхи під час рушання, запах перегрітих накладок або неповне роз'єднання зчеплення теж є приводом для огляду. Водночас перевіряють регулювання приводу та притиск: схожі прояви можуть мати різні причини, тому сама заміна диска не завжди усуває несправність.

Знятий диск оглядають на тріщини, відколи, нерівномірне стирання й послаблення заклепок. Якщо накладки стерлися до головок кріплення, воно може пошкодити поверхні, що притискають диск. Викривлення заважає рівномірному контакту, а зношені шліци створюють люфт. Тривале утримання зчеплення частково ввімкненим і робота з перевантаженням спричиняють перегрів та прискорюють зношення.

Як звірити зі знятою деталлю

• Порівняйте зовнішній діаметр і товщину. Врахуйте, що старі накладки вже стерті, а допустимі розміри слід звіряти з документацією зчеплення.
• Перевірте кількість, профіль шліців і посадкові розміри отвору маточини.
• Зіставте висоту маточини та її виступи з обох боків відносно площини диска.
• Звірте форму фрикційної частини й розташування кріплення з конструкцією демонтованого диска.

Позначення MFC можна використовувати як орієнтир під час зіставлення, доповнюючи його перевіркою геометрії та посадки. Невідповідний профіль шліців не дасть правильно встановити диск на вал. Надмірна товщина або інший виступ маточини можуть завадити повному вимкненню зчеплення, спричинити тертя об сусідні деталі чи порушити притиск.

Заміна та перший запуск

Роботу виконують із зупиненим двигуном, унеможлививши випадковий запуск. Перед розбиранням фіксують орієнтацію старого диска й послідовність розташування деталей. Після демонтажу перевіряють шліци вала, притискні поверхні, пружини та механізм вимкнення зчеплення. Глибокі задири, сліди перегріву й несправний притиск потрібно усунути до складання; пошкоджені суміжні деталі замінюють за результатами огляду.

Диск установлюють потрібним боком, не забиваючи його на вал і не виправляючи перекіс затягуванням кріплення. Порядок складання, вимоги до змащування, затягування та регулювання визначає інструкція конкретного зчеплення. Після монтажу перевіряють хід приводу, повне змикання й роз'єднання. Спочатку роботу перевіряють без навантаження, а потім оцінюють плавність рушання та передавання тяги без різких навантажень.
