Вал трансмісії середній L-380 мм KRO 900 AMG-2

Середній вал трансмісії L-380 мм KRO 900 AMG-2 передає обертання та крутний момент між сполученими деталями механізму. Його замінюють у разі деформації, пошкодження шліців або зношення посадкових поверхонь. Для правильного добору потрібно враховувати довжину й будову обох кінців: вал має з’єднатися з відповідними деталями та стати на своє місце без перекосу чи зайвого люфту.

Будова вала

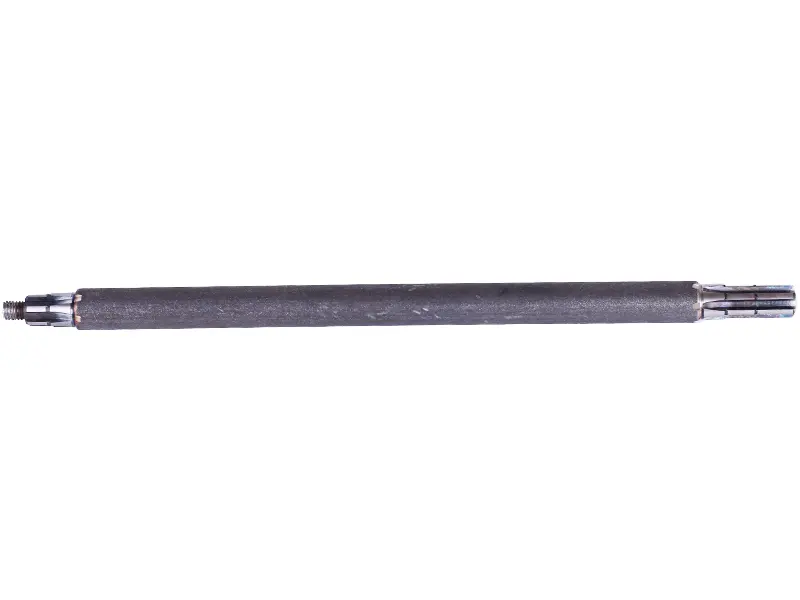

Деталь має довгу циліндричну середню частину та шліцьові ділянки з обох боків. На одному кінці є різьбовий хвостовик. Через шліци зусилля передається на спряжені деталі, тому правильний профіль і щільність з’єднання впливають на роботу трансмісії під навантаженням. Зім’яті грані або зношені шліци в парній деталі можуть залишити люфт навіть після встановлення нового вала.

Позначення L-380 мм означає довжину 380 мм. Порівнюючи її зі знятим валом, перевірте, між якими точками виконано вимірювання, та окремо звірте виступні кінці. Крім загального розміру, значення мають довжина шліцьових ділянок і відстані до переходів між діаметрами. Від них залежить, наскільки повно з’єднаються шліци та чи правильно розташуються суміжні деталі.

Ознаки зношення

Стук під час зміни навантаження, ривки та збільшений вільний хід у з’єднанні є приводом перевірити вал і його сполучення. Після розбирання огляньте шліци: на них не повинно бути зім’ятих граней чи викришування. Перевірте цілісність витків різьби, наявність задирок на посадкових поверхнях і слідів деформації. Тріщини, вигин та значне зношення профілю потребують заміни деталі.

Пошкодження можуть бути наслідком ударів, перевантаження або тривалої роботи з послабленим кріпленням. Самого стуку недостатньо, щоб визначити несправність саме вала: перевіряють також деталі, з якими він з’єднується. Якщо залишити розбите спряження, нові шліци працюватимуть із зайвим рухом і зношуватимуться швидше.

Як перевірити відповідність

Розташуйте старий і новий вали поруч однаковими кінцями в один бік. Звірте загальну довжину, діаметри середньої частини та посадок, кількість і форму шліців на кожному кінці. Окремо порівняйте довжину шліцьових ділянок, розмір і крок різьби, форму торців та положення уступів. Для вимірювань використовуйте штангенциркуль, для перевірки кроку різьби — різьбомір. Зношені краї старої деталі можуть спотворювати результат порівняння.

Заміна та контроль складання

Зупиніть техніку й унеможливте випадковий запуск. Під час розбирання збережіть порядок шайб, кріплень і дистанційних деталей. Очистьте місця з’єднання та перевірте їх на задирки. Огляньте відповідні шліци, фіксатори, а також опори й ущільнення, якщо вони є в конструкції. Зношені суміжні деталі варто замінити разом із валом, щоб не переносити стару несправність на нове з’єднання.

Встановлюйте вал у порядку, передбаченому для трансмісії. Не бийте по різьбовому хвостовику та не намагайтеся сумістити невідповідні шліци затягуванням кріплення. Мастило й моменти затягування добирають за вимогами механізму. Після складання перевірте фіксацію та обертання без заклинювання. Помилка в довжині чи посадці може спричинити осьове затискання, неповне зачеплення шліців і пошкодження сусідніх деталей. Першу перевірку виконуйте без робочого навантаження; стук, тугий хід або відчутний люфт потребують зупинки та перевірки складання.
