Вал тарілки KRO 900 AMG-2

Вал тарілки KRO 900 AMG-2 передає обертання тарілці та утримує її в передбаченому положенні. Під час ремонту цього з’єднання перевіряють не лише цілісність вала, а й поверхні, що контактують із суміжними деталями. Зношені посадки та пошкоджене кріплення заважають зібрати механізм без люфту й забезпечити правильне положення тарілки під час обертання.

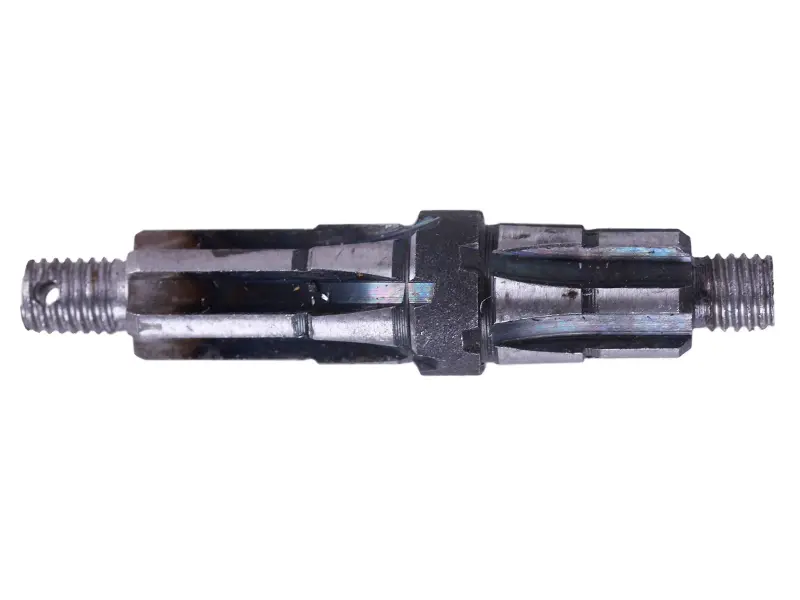

Будова вала

Деталь має поздовжні виступи й пази, центральний буртик та різьбові кінці з обох боків. Біля одного кінця є поперечний отвір. Ділянки обабіч буртика відрізняються довжиною та формою, тож під час розбирання слід запам’ятати орієнтацію вала. Профіль посадок має відповідати деталям, які з ним з’єднуються, а обидві різьби — штатному кріпленню.

Ознаки зношення

Вал варто оглянути, якщо тарілка хитається, обертається з биттям, у з’єднанні з’явився стукіт або кріплення знову послаблюється після затягування. Причиною може бути як сам вал, так і суміжна деталь. Після розбирання шукають тріщини, вигин, зім’яті виступи, глибокі сліди спрацювання та пошкодження різьби. Оглядають і торцеві поверхні, на які спираються інші деталі. Якщо розбита відповідна посадка тарілки, заміна лише вала не прибере люфт.

Як перевірити відповідність

Порівняйте зі знятою деталлю загальну довжину, діаметри посадок, положення буртика та відстані від нього до обох кінців. Перевірте кількість і форму поздовжніх виступів, довжину ділянок зачеплення, діаметр і крок кожної різьби. Якщо штатний фіксатор проходить крізь поперечний отвір, потрібно також звірити його розташування та розмір. Подібний зовнішній контур ще не означає, що вал правильно стане на місце.

Разом із валом огляньте тарілку та всі деталі, які на нього встановлюються. Тріщини, розбиті пази й сліди прокручування в посадці потребують усунення до складання. Перевірте стан гайок, шайб і передбачених конструкцією стопорних деталей; пошкоджену різьбу та деформовані фіксатори не слід залишати в з’єднанні. Якщо опорами вала є підшипники чи втулки, перевірте їхній люфт і плавність руху. Зношена опора може зберегти биття навіть із новим валом.

Заміна та складання

Зупиніть привід і унеможливте випадковий запуск. Перш ніж розбирати кріплення, зафіксуйте послідовність шайб, втулок та фіксаторів. Звільняйте вал у спосіб, передбачений будовою механізму, без ударів по різьбових кінцях. Очистьте посадки від бруду й продуктів зношення та перевірте їхній стан. Не намагайтеся стягнути гайкою деталі з невідповідними профілями: зусилля затягування може зім’яти виступи або пошкодити різьбу.

Під час встановлення збережіть орієнтацію вала та поверніть кріпильні деталі на свої місця. Момент затягування й спосіб стопоріння визначають за документацією техніки. Зібравши з’єднання, перевірте посадку тарілки, відсутність зайвого осьового переміщення та вільний рух механізму з вимкненим приводом. Помилка в довжині, профілі посадки чи положенні буртика може спричинити перекіс, неповне зачеплення та послаблення кріплення. Якщо є заклинювання або биття, з’ясуйте й усуньте причину до запуску.
