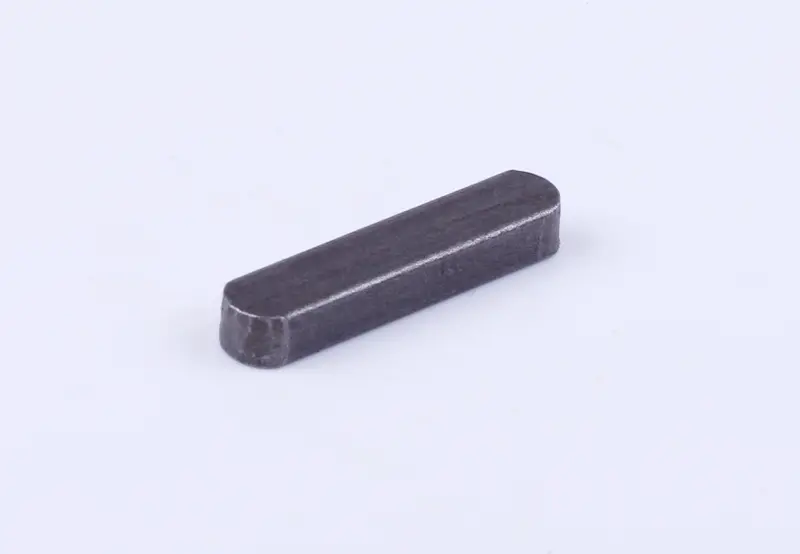

Шпонка А12х56 GB1096-79 Xingtai 120 AMG

Шпонка А12х56 GB1096-79 для Xingtai 120 з’єднує вал із маточиною встановленої на ньому деталі та передає крутний момент через бічні поверхні пазів. Вона утримує маточину від провертання відносно вала. Для такого з’єднання потрібна точна посадка: зазор між шпонкою та стінками паза спричиняє удари під час зміни навантаження і поступово руйнує посадочні поверхні.

Як працює шпонка

Деталь видовжена, з плоскими гранями та заокругленими торцями. Вона розташовується вздовж вала: нижня частина входить у його паз, а частина, що виступає, — у паз маточини. Навантаження під час обертання сприймають бічні грані. Осьове утримання забезпечує окреме кріплення, передбачене конструкцією механізму. Тому під час складання потрібно повернути на місце відповідну гайку, стопорне кільце або інший фіксатор.

Ознаки пошкодження

Перевірити з’єднання варто, якщо з’явився люфт, стукіт під час зміни навантаження або порушилася передача обертання. На знятій шпонці шукають зім’яті грані, тріщини, задири та сліди зрізання. Після деформації вона вже не прилягає до пазів належним чином. До типових причин виходу з ладу належать перевантаження, послаблене кріплення маточини та тривала робота із зазором.

Оглядати потрібно також обидва пази. Розбиті краї, розширення паза чи напливи металу означають, що стан посадочних місць потребує окремої перевірки. Нова шпонка не прибере люфт, спричинений зношенням вала або маточини. Поруч перевіряють поверхню вала, отвір маточини та її фіксатори: пошкодження цих деталей може знову створити неправильне навантаження на шпонку після складання.

Підбір за зразком і пазами

Враховуйте позначення А12х56 та GB1096-79, а геометрію звіряйте зі знятою шпонкою і місцем її встановлення. Потрібно перевірити ширину, висоту, довжину та форму торців. Висоту зіставляють із глибиною пазів у валу й маточині: вона впливає і на можливість складання, і на контакт бічних поверхонь. Зім’яту стару шпонку не варто використовувати як єдиний мірний зразок, адже її фактичні розміри могли змінитися під навантаженням.

Порядок заміни

Після демонтажу маточини приберіть із пазів бруд і металеві частинки, огляньте краї на наявність задирок. Встановіть шпонку в паз вала без перекосу та перевірте, чи вона не хитається. Далі сумістіть із нею паз маточини й виконайте складання в порядку, визначеному для механізму. Якщо деталі не стають на місце, перевірте розміри та положення шпонки. Сильні удари або підпилювання навмання можуть пошкодити паз і порушити посадку.

Завелика висота заважає маточині зайняти потрібне положення, а замала зменшує площу контакту в її пазу. Надмірна ширина ускладнює складання, недостатня залишає зазор, через який з’єднання працює з ударами. Після встановлення закріпіть маточину від осьового переміщення передбаченим фіксатором і перевірте відсутність відносного люфту. Точна відповідність шпонки пазам допомагає уникнути повторного розбивання посадочних місць.
