Гальмівний барабан для мототрактора AMG

Гальмівний барабан для мототрактора AMG працює в парі з колодками барабанного гальма. Коли накладки притискаються до його внутрішньої поверхні, тертя сповільнює обертання. Рівна робоча доріжка потрібна для належного контакту з колодками: глибокі канавки, деформація та нерівномірне спрацювання можуть спричиняти ривки й погіршувати гальмування.

Будова та посадка

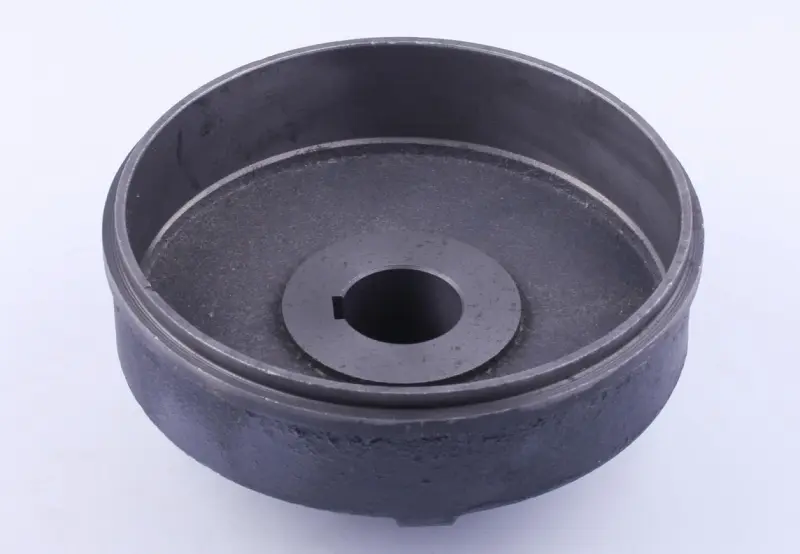

Корпус має форму чаші з високою кільцевою стінкою та центральною маточинною частиною. У центральному отворі є шпонковий паз. Для встановлення мають збігатися як розміри самого барабана, так і геометрія його посадки на вал. Невідповідність отвору або паза може призвести до люфту, пошкодження шпонки та зміщення барабана відносно колодок.

Ознаки зношення

Барабан варто оглянути, якщо під час гальмування з'явилися пульсація, скрегіт, ривки або зменшилося гальмівне зусилля. Такі прояви можуть бути пов'язані й із колодками чи приводом, тож причину визначають після розбирання. На поверхні барабана перевіряють наявність тріщин, глибоких кільцевих борозен, слідів перегрівання та нерівномірного зношення. Центральний отвір і шпонковий паз оглядають окремо: розбиті краї та сліди прокручування свідчать про пошкоджену посадку.

Робота зі зношеними накладками, абразивний бруд і неповне розгальмовування прискорюють спрацювання поверхні. Коли колодки не відходять від барабана, нова деталь також нагріватиметься, доки не усунуто причину тертя. Ступінь зношення перевіряють вимірюванням і порівнюють із допустимими значеннями для конкретного механізму. Гладкість поверхні на дотик сама по собі не підтверджує придатність барабана.

Як перевірити відповідність

• Зіставте внутрішній робочий діаметр і глибину: колодки повинні розташовуватися навпроти робочої доріжки.
• Перевірте зовнішній діаметр, загальну висоту й розташування маточинної частини, щоб корпус не зачіпав сусідніх деталей.
• Виміряйте центральний отвір, ширину та глибину шпонкового паза й порівняйте їх із валом та шпонкою.
• Звірте спосіб закріплення й положення упорних поверхонь, які визначають місце барабана вздовж осі.

На знятій і новій деталях вимірювання виконують між однаковими точками. Якщо старий отвір розбитий, його розмір уже не є правильним зразком для підбору. У такому разі перевіряють також вал, шпонку та вимоги до посадки. Подібний зовнішній контур не замінює перевірки глибини й осьового положення: через помилку колодки можуть контактувати лише з частиною робочої поверхні.

Заміна та перевірка

Перед розбиранням техніку надійно фіксують від руху та зупиняють двигун. Після демонтажу барабана очищають посадкові поверхні, перевіряють вал, шпонку й деталі кріплення. Поруч оглядають накладки та поворотні пружини колодок; пошкоджені чи зношені деталі замінюють за станом. Робоча доріжка барабана й накладки мають залишатися чистими, без оливи та мастила.

Під час монтажу суміщають шпонковий паз і стежать, щоб барабан сідав без перекосу. Не намагайтеся стягнути кріпленням деталі з невідповідною посадкою. Закріплення та регулювання зазору виконують відповідно до конструкції гальма. Після складання перевіряють, чи вільно обертається барабан за відпущеного гальма, а потім випробовують гальмування на малій швидкості на вільному рівному майданчику. Якщо залишилися ривки, постійне тертя або швидке нагрівання, посадку й регулювання перевіряють повторно.
