Тяга гальмівна головна Jinma 404 AMG

Головна гальмівна тяга Jinma 404 AMG передає механічне зусилля у приводі гальм. Справний стержень і щільні з’єднання потрібні, щоб рух привода передавався до гальмівного механізму без зайвого люфту та заїдання. Тягу замінюють у разі вигину, пошкодження різьби або зношення приєднувального кінця, коли регулювання вже не забезпечує правильного положення та надійного з’єднання.

Будова тяги

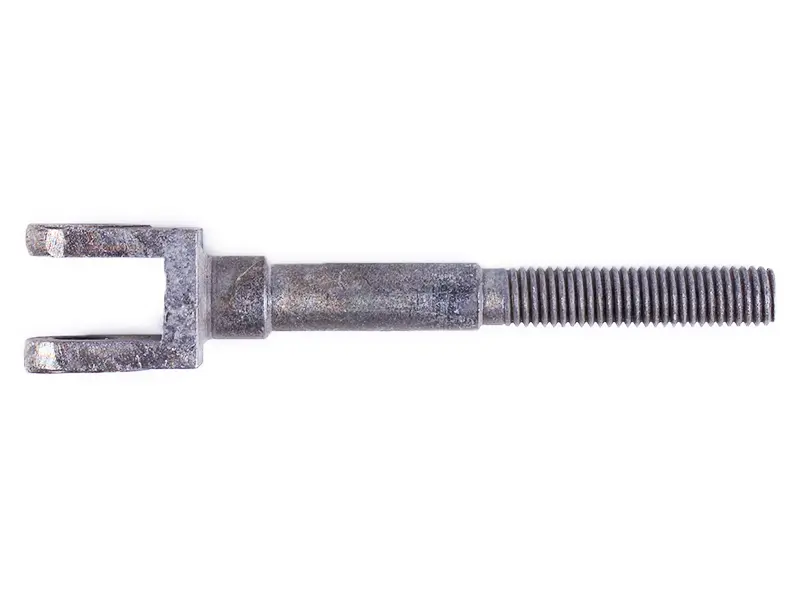

На одному кінці розташована вилка, на протилежному — ділянка зовнішньої різьби. Стержень має ступінчасту форму. Для встановлення мають збігатися параметри обох кінців: лише однакова різьба ще не підтверджує правильний підбір. Геометрія вилки, розташування переходів стержня та довжина різьбової частини визначають, чи можна приєднати тягу без перекосу та зберегти потрібний хід привода.

Зазори у з’єднаннях створюють втрачений хід: спочатку привод вибирає люфт і лише потім передає зусилля далі. Зігнута тяга здатна змістити суміжні деталі або зачіпати їх під час руху. Зношені витки ускладнюють регулювання та фіксацію налаштування. Під час огляду варто перевіряти весь стержень, вилку й різьбу, а не обмежуватися пошуком явного зламу.

Ознаки пошкодження

Збільшення вільного ходу, неповне повернення привода та повторна потреба в регулюванні — приводи оглянути тягу й місця її приєднання. Такі прояви не завжди спричинені саме тягою, тому спочатку знаходять джерело люфту або заїдання. Тріщини, помітний вигин, деформовані сторони вилки, зірвані витки та значне спрацювання поверхонь з’єднання вказують на потребу заміни. Намагання приховати ці дефекти налаштуванням довжини не усуває їхньої причини.

Як перевірити відповідність

• Зіставте загальну довжину, форму кінців і розташування ступенів стержня зі знятою тягою.
• Перевірте ширину та глибину вилки, проміжок між її сторонами й спосіб приєднання до суміжної деталі.
• Звірте діаметр, крок і напрямок різьби, довжину різьбової ділянки та можливість потрібного регулювання.
• Оцініть положення тяги у приводі й зазори до навколишніх деталей протягом усього ходу.

Зняту деталь корисно очистити: під брудом можна не помітити спрацьовані витки або деформацію. Відповідна гайка чи інша різьбова деталь має накручуватися рівно, без надмірного зусилля. Заїдання на перших витках потребує перевірки різьби, а не сильнішого затягування. Невідповідна довжина або форма тяги може обмежити хід механізму чи завадити повному розгальмовуванню.

Заміна та налаштування

Техніку фіксують від переміщення, а з привода знімають навантаження. До розбирання запам’ятовують положення тяги та регулювальних деталей, щоб мати орієнтир під час складання. Одночасно оглядають суміжні з’єднання, кріплення та наявні стопорні деталі. Пошкоджене кріплення й деталі з надмірним зношенням замінюють, інакше люфт може залишитися навіть із новою тягою.

Тягу встановлюють без примусового згинання й перекосу, після чого налаштовують привод за керівництвом техніки. Перевіряють фіксацію з’єднань, вільний рух і повне повернення механізму після відпускання керування. Стержень не повинен зачіпати сусідні деталі або залишати гальмо підтиснутим. Завершують перевіркою гальмування на малій швидкості на вільному рівному майданчику, контролюючи як спрацьовування, так і відпускання гальм.
