Паливопровід фільтр–насос із краном TY295 AMG

Паливопровід фільтр–насос із краном TY295 AMG призначений для подавання пального між фільтром і насосом. Гнучка лінія з’єднує точки паливної системи, а кран дає змогу перекривати потік. Для правильної заміни потрібні відповідні приєднувальні кінці та достатньо місця для прокладання: шланг не повинен натягуватися, заламуватися або торкатися рухомих деталей.

Будова паливопроводу

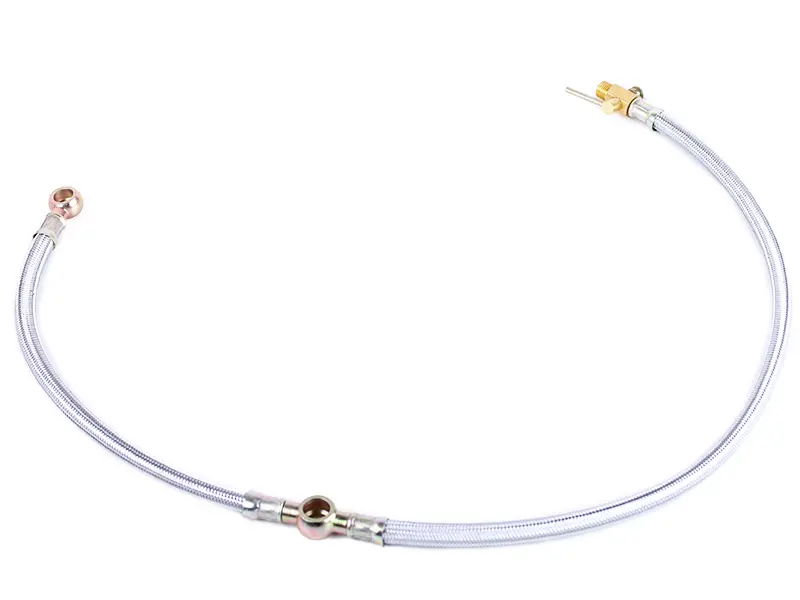

Зовні лінія має сріблясте обплетення та обтиснуті з’єднання. Кільцеві приєднувальні вушка розміщені на одному кінці й у проміжній частині, а на іншому кінці встановлений кран із різьбовою ділянкою. Під час підбору перевіряють усі місця підключення, зокрема положення проміжного вушка. Один відповідний наконечник ще не означає, що вся лінія стане на місце.

Герметичність паливопроводу впливає на безперервне надходження пального. Через нещільне з’єднання пальне може просочуватися назовні, а на ділянці всмоктування можливе потрапляння повітря в систему. Це здатне спричинити перебої подавання. Завдання шланга — проводити пальне; забруднення затримує окремий паливний фільтр.

Ознаки несправності

Лінію варто оглянути, якщо біля обтисків з’явилися вологі сліди, гнучка частина пошкоджена, обплетення протерте або є стійкий залом. Деформовані вушка також заважають герметичному приляганню. Причиною заміни може бути кран, який заїдає, підтікає чи не перекриває пальне. Сильніше затягування кріплення не усуне тріщину в наконечнику й не відновить пошкоджений шланг.

Як перевірити відповідність

Зіставте позначення TY295 і будову знятого паливопроводу. Виміряйте його загальну довжину, відстань між кільцевими з’єднаннями, діаметр отворів та товщину вушок. На кінці з краном порівняйте діаметр і крок різьби, форму ущільнюваної поверхні та розташування органа керування. Після монтажу до крана має залишатися доступ, а сусідні деталі не повинні заважати його переміщенню.

Перевірте, де розташовані підводи фільтра й насоса та як проходить штатна магістраль. Закороткий шланг створює навантаження на обтиски й наконечники. Задовгий може звисати петлею, тертися об кріплення або потрапляти до гарячих поверхонь. Невідповідна різьба чи інша форма місця ущільнення не дадуть отримати надійне з’єднання, навіть якщо зовнішня форма деталей близька.

Заміна та перевірка

Зупиніть двигун і дайте техніці охолонути. Працюйте подалі від відкритого вогню, перекрийте подавання пального та підготуйте посудину для його залишків. Очистьте місця підключення, запам’ятайте напрямок вушок і шлях прокладання старої лінії. Після від’єднання захистіть відкриті отвори від бруду. Новий паливопровід розмістіть без перекручування й різких вигинів.

Одночасно огляньте приєднувальні болти, різьбу, поверхні під ущільнення та штатні тримачі. Ущільнення, які потрібно міняти після розбирання, замініть відповідними новими. Затягуйте з’єднання згідно з вимогами техніки, не повертаючи шланг за наконечник. Відновіть подавання пального та видаліть повітря у спосіб, передбачений для паливної системи. Переконайтеся, що кран і місця підключення не підтікають, а після нетривалої роботи двигуна огляньте їх ще раз.
