Стійка гальмівних тяг Jinma 244 AMG

Стійка гальмівних тяг Jinma 244 AMG — опорна деталь механічного приводу гальм. Вона утримує сполучені деталі у потрібному положенні, щоб зусилля від педалі передавалося до гальмівного механізму. Справна опора допомагає уникнути зайвого зміщення та перекосу в приводі. Під час заміни потрібно відновити правильне взаємне розташування деталей, адже надійного кріплення самого корпусу недостатньо для вільного руху всіх з’єднань.

Будова та ознаки пошкодження

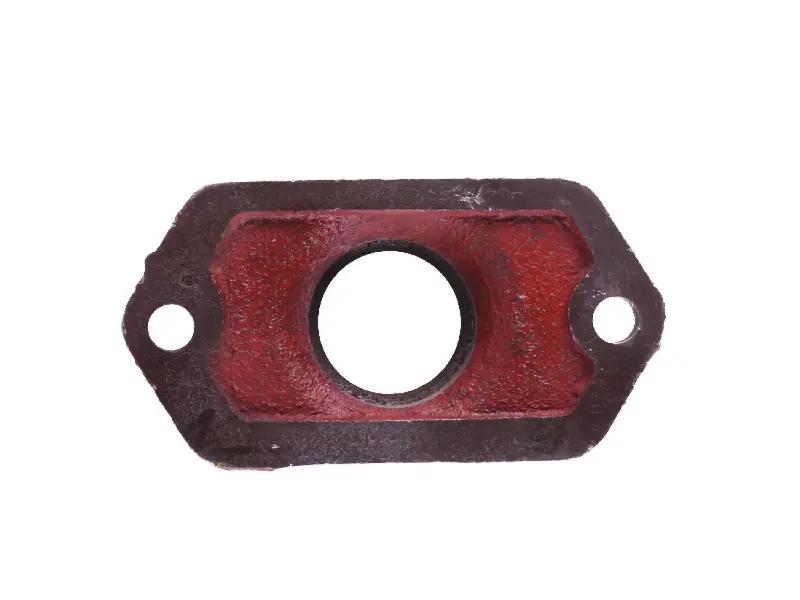

Основа стійки видовжена, зі скошеними краями. Посередині розташований великий круглий отвір, а з боків — два менші. Навколо центральної частини є виступ корпусу. Для встановлення мають значення контур основи, розташування отворів і форма поверхонь прилягання. Деталі з близькими зовнішніми обрисами можуть по-різному розміщувати сполучені частини приводу, тому підбирати стійку лише за загальною формою не варто.

Стійку замінюють у разі тріщин, деформації основи, пошкодження ділянок біля кріплень або зношення посадкової поверхні. Коли кріплення послаблюється, корпус може зміщуватися, а отвори — поступово розбиватися. Стукіт, люфт чи заїдання приводу є приводом оглянути опору, проте причину також шукають у з’єднаннях тяг і кріпильних деталях. Варто визначити місце небажаного руху: нова стійка не усуне зношення в сусідньому шарнірі.

Як перевірити відповідність

Зіставте зі знятою стійкою міжцентрову відстань бокових отворів, їхній діаметр, розмір центрального отвору, товщину основи та висоту виступу. Перевірте також зміщення центрального отвору відносно кріплень і зазори до деталей поруч. Під час розбирання позначте орієнтацію старої опори — це допоможе порівняти поверхні прилягання та відновити початкове розташування. Розбитий отвір не є точним зразком для вимірювання: враховуйте стан сполученої деталі й ділянки, які не зазнали зношення.

На що зважати під час заміни

Техніку зупиняють і надійно фіксують від мимовільного руху. Перед від’єднанням знімають навантаження з приводу та запам’ятовують порядок розташування з’єднань. Після демонтажу очищають місце встановлення, перевіряють основу під стійкою, стан кріплення та сліди його зміщення. Поруч оглядають тяги, шарніри й фіксатори. Якщо вони пошкоджені або мають надмірний люфт, їх потрібно привести до ладу разом із заміною опори, інакше причина неточної роботи приводу залишиться.

Нову стійку ставлять у відповідній орієнтації, забезпечуючи рівне прилягання без перекосу. Отвори мають збігатися з кріпленнями без примусового стягування корпусу. Коли посадка не відповідає, перевіряють розміри та положення сполучених деталей; розточування отворів не повинно підміняти правильний підбір. Кріплення затягують і привід регулюють за настановою до техніки. Після складання перевіряють фіксацію, вільний рух тяг, повернення педалі та дію гальм. Помилка в посадці здатна спричинити заїдання, збільшений хід педалі або неповне відпускання гальма.
