Реле головне силове для мінітрактора Foton 240/244

Реле головне силове Foton 240/244

Запуск мінітрактора Foton 240 чи Foton 244 починається з короткого клацання під панеллю: слабкий сигнал від замка запалювання притягує якір електромагніта, силові контакти замикаються, і основний струм іде до споживачів бортової мережі. Така схема розвантажує замок запалювання й тонку проводку — комутацію великих струмів бере на себе окремий компактний прилад, який у разі відмови змінюють за пару хвилин без втручання в джгут.

Конструкція

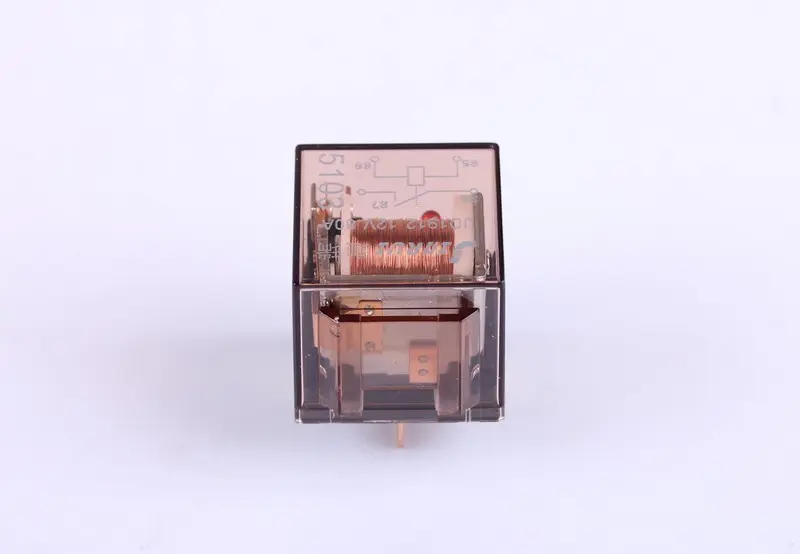

Корпус виготовлено з прозорого тонованого пластику, тож котушку й контактну групу видно без розбирання: під час діагностики одразу зрозуміло, чи притягується якір і в якому стані контакти. Усередині розміщені мідна обмотка електромагніта, рухомий якір із поворотною пружиною та силові контакти, розраховані на тривалу роботу під навантаженням. На верхній грані корпусу нанесено схему підключення, а знизу виведені пласкі ножові контакти, що вставляються у відповідну колодку джгута. Габарити невеликі, маса деталі — близько тридцяти грамів, тому реле спокійно переносить вібрацію і не перевантажує кріплення колодки.

Ознаки, за яких реле замінюють

• Трактор не реагує на поворот ключа, хоча акумулятор заряджений, а клеми зачищені й затягнуті.
• Пуск відбувається через раз: реле клацає, але живлення до споживачів не доходить.
• Усередині чути деренчання, прилади й світло блимають у момент роботи стартера.
• Силові контакти підгоріли, оплавилися або залипають, корпус пахне перегрітим пластиком.
• Ножові виводи окислилися, колодка нагрівається, з’єднання сидить із люфтом.

Як підібрати заміну

Зніміть стару деталь і порівняйте її з новою за трьома пунктами: кількість та розташування виводів, форма й висота корпусу, щільність посадки в колодку джгута. Окремо звірте робочу напругу та припустимий струм, зазначені на знятому реле: прилад із меншим струмовим запасом на пускових режимах працює недовго й швидко підгорає знову. Позиція орієнтована на електрообладнання тракторів родини Foton 240 і 244; якщо на вашій машині схему змінювали після ремонту або перебирання джгута, спирайтеся на реальне розташування контактів у колодці, а не на загальний опис моделі.

Встановлення та обслуговування

Роботу починають зі зняття мінусової клеми акумулятора. Реле виймають із колодки без ривків, притримуючи саму колодку, інакше легко витягнути дроти з посадкових місць. Гнізда очищають від окису, за потреби обережно підтискають ослаблені ламелі й наносять тонкий шар захисного мастила для контактів. Нове реле вставляють до упору й перевіряють, щоб воно сиділо щільно і не виходило від вібрації. Після під’єднання акумулятора контролюють клацання під час повороту ключа, запуск двигуна та роботу освітлення й приладів під навантаженням.

Запасне силове реле варто тримати в наборі інструментів разом із запобіжниками: місця воно займає небагато, а відмова такої деталі повністю знерухомлює трактор посеред поля. У сезон, коли техніку запускають кілька разів на день, справне реле повертає впевнений пуск, рівне живлення освітлення та приладів і знімає більшість «плаваючих» електричних несправностей, які часто списують на акумулятор чи стартер.
