Регулятор напруги JFT141-14V для мототрактора Jinma 254

Регулятор напруги JFT141-14V для мототрактора Jinma 254

Зарядна система мототрактора працює коректно лише тоді, коли напруга генератора утримується у вузькому діапазоні незалежно від обертів двигуна. Саме це завдання виконує електронний регулятор: він зрізає надлишок напруги на високих обертах і не дає акумулятору залишатися недозарядженим на низьких. Без справного блока батарея або поступово втрачає ємність, або отримує завищену напругу і швидко виходить з ладу.

Як працює регулятор у системі заряджання

Генератор мототрактора видає напругу, яка прямо залежить від частоти обертання колінчастого вала: на холостому ходу її замало, на робочих обертах — помітно більше за норму. Електронний блок постійно контролює рівень у бортовій мережі й обмежує збудження генератора, утримуючи напругу біля позначки 14 В. Завдяки цьому акумулятор набирає заряд рівно, лампи головного світла та панелі приладів не вигоряють від стрибків, а реле стартера, звуковий сигнал і підсвітка приладів працюють у штатному режимі.

Конструкція

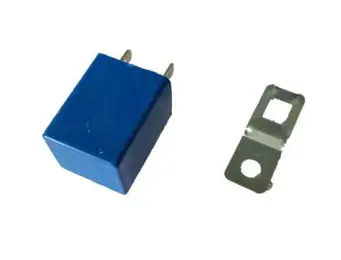

Виріб виконано компактним прямокутним блоком, залитим компаундом: внутрішня електроніка повністю закрита від пилу, вологи та вібрації, неминучих під час польової роботи. Підключення здійснюється через дві плоскі ножові клеми на верхній грані корпуса — вони розраховані на стандартні клемні наконечники проводки мототрактора. Разом із блоком іде окремий металевий кронштейн з монтажним отвором і вирізом під корпус, тож регулятор кріплять на штатному місці або на придатному майданчику рами.

Сумісність

Позначення JFT141-14V належить до поширеної родини регуляторів для 14-вольтових зарядних систем китайських міні- та мототракторів. Такий блок застосовують на техніці Jinma 254, а також трапляється він на споріднених моделях Jinma, Foton, DTZ, Dong Feng і Sintai з аналогічною схемою заряджання.

• Мототрактор Jinma 254 — основне застосування.
• Міні-трактори інших китайських родин із 14-вольтовою зарядною системою та сумісною схемою підключення.
• Заміна раніше встановленого регулятора того самого типорозміру під час ремонту електрообладнання.

Коли блок час міняти

• Акумулятор не набирає заряд навіть після тривалої роботи двигуна.
• Напруга в мережі зростає разом з обертами і виходить за норму.
• Часто перегоряють лампи фар і підсвітки панелі приладів.
• Електроліт у батареї википає, корпус акумулятора помітно нагрівається.
• Яскравість світла різко змінюється зі зміною обертів двигуна.

Переваги

• Залитий компаундом корпус закриває електроніку від пилу, вологи й трясіння, тому блок витримує польові умови без додаткового захисного кожуха.
• Ножові клеми дають швидке з'єднання без паяння — заміну виконують просто в полі звичайним набором ключів.
• Окремий кронштейн дозволяє закріпити регулятор на штатному майданчику або підібрати інше зручне місце, якщо старе кріплення пошкоджене.

Підбір і встановлення

Перед купівлею зніміть старий блок і порівняйте його з новим за трьома пунктами: габарити корпуса, кількість і розташування виводів, тип кріплення. Якщо на тракторі стояв регулятор з іншою кількістю клем, схема підключення відрізнятиметься — тоді добирайте деталь строго під свою проводку та роз'єми. Монтувати блок краще на металеву основу в провітрюваному місці, подалі від випускного колектора: робоча температура прямо впливає на ресурс електроніки. Перед встановленням від'єднайте мінусову клему акумулятора, зачистіть наконечники проводів від окислів і переконайтеся, що вони щільно сідають на ножові виводи — слабкий контакт спричиняє нагрівання й повторну відмову заряджання. Після складання запустіть двигун і перевірте напругу на клемах батареї: на середніх обертах вона має бути вищою за напругу спокою акумулятора і не зростати безконтрольно разом з обертами.
