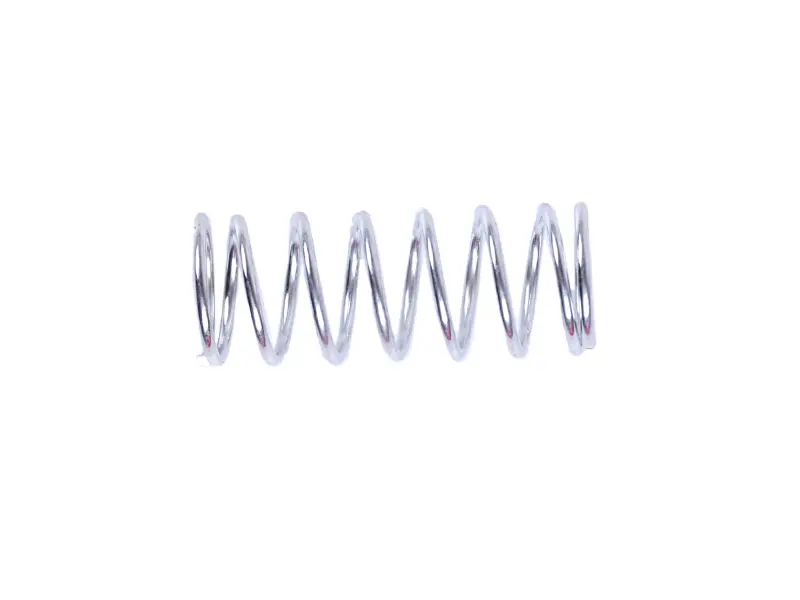

Пружина зворотна втулки відтискної для мотокультиватора

Пружина втулки відтискної для мотокультиватора

Зворотна пружина стиснення для відтискної втулки легкого бензинового мотокультиватора. Вона працює в парі із самою втулкою: коли оператор натискає важіль, втулка зміщується й передає зусилля на механізм зчеплення, а щойно важіль відпущено — саме пружина повертає її у вихідне положення. Від стану цієї деталі напряму залежить, наскільки чітко культиватор підхоплює навантаження і як швидко фрези зупиняються після відпускання важеля.

Конструкція деталі

Гвинтова циліндрична пружина стиснення зі сталевого дроту круглого перерізу. Витки викладені з рівномірним кроком, діаметр навивки однаковий по всій довжині — така геометрія дає передбачуване зусилля повернення на всьому ході втулки й не дозволяє пружині перекошуватися під час стиснення. Дріт має світле захисне гальванічне покриття, яке стримує появу іржі в механізмі, що постійно працює поряд із ґрунтом, пилом і вологою.

Для якої техніки

Деталь належить до ремонтної номенклатури бензинових мотокультиваторів класу 52 см³ — компактних машин із двотактним двигуном, які застосовують на грядках, у теплицях, у приствольних колах і на невеликих ділянках. У цій самій групі запчастин ідуть відтискна втулка, шайба втулки, пружини зчеплення, болти колодок зчеплення та стопорне кільце редуктора, тож під час перебирання механізму зручно оновити одразу всі деталі, що працюють у зв'язці.

Коли пружину час міняти

• Важіль повертається мляво або «залипає» в натиснутому положенні — зусилля просілої пружини вже не вистачає на зворотний хід втулки.
• Фрези обертаються довше, ніж зазвичай, після того як важіль відпущено.
• Вільна довжина пружини помітно менша, ніж у нової, витки зімкнулися або втратили рівномірний крок.
• На витках з'явилися корозія, задири чи потертості від тертя об сусідні деталі.
• Пружина тріснула або деформована — далі експлуатувати її не можна, уламок може потрапити в механізм.
• Планове перебирання зчеплення та редуктора: пружину міняють разом із втулкою й шайбою, не чекаючи відмови.

Як підібрати

Зніміть стару деталь і порівняйте з новою чотири розміри: довжину у вільному стані, зовнішній діаметр витка, діаметр дроту та кількість витків. Пружина має вільно надягатися на посадковий поясок втулки без натягу, але й без відчутного люфту, а у зібраному механізмі — стискатися до робочого положення, не змикаючи витки в щільний пакет. Якщо стару деталь загублено, орієнтуйтеся на посадкове місце у втулці та на вільний хід важеля: надто жорстка пружина зробить керування тугим, надто м'яка не поверне втулку назад.

Встановлення

Працювати зручніше на охолодженому двигуні зі знятою кришкою механізму. Перед складанням очистіть посадкові поверхні втулки від старого мастила й налиплого ґрунту, перевірте саму втулку на вироблення та переконайтеся, що вона рухається вільно: нова пружина не компенсує заїдання зношеної втулки. Після встановлення кілька разів натисніть важіль вручну й перевірте, що втулка повертається повністю та без затримки, а потім відрегулюйте вільний хід троса керування.

Дрібні деталі механізму зчеплення зазвичай виходять з ладу в розпал сезону, тому таку пружину варто тримати в ремонтному наборі разом із відтискною втулкою та шайбою — заміна триває лічені хвилини й повертає культиватору нормальне керування.
