Прокладка кришки клапанів TY295 для мінітракторів Xingtai 220/224

Прокладка кришки клапанів TY295 (Xingtai 220/224)

Ущільнення стику між головкою блока циліндрів і клапанною кришкою дизельного двигуна TY295, яким комплектують мінітрактори Xingtai 220 та Xingtai 224. Призначення деталі просте й водночас відповідальне: утримати моторну оливу в зоні клапанного механізму та не випустити назовні оливний туман, що утворюється під час роботи коромисел і пружин клапанів.

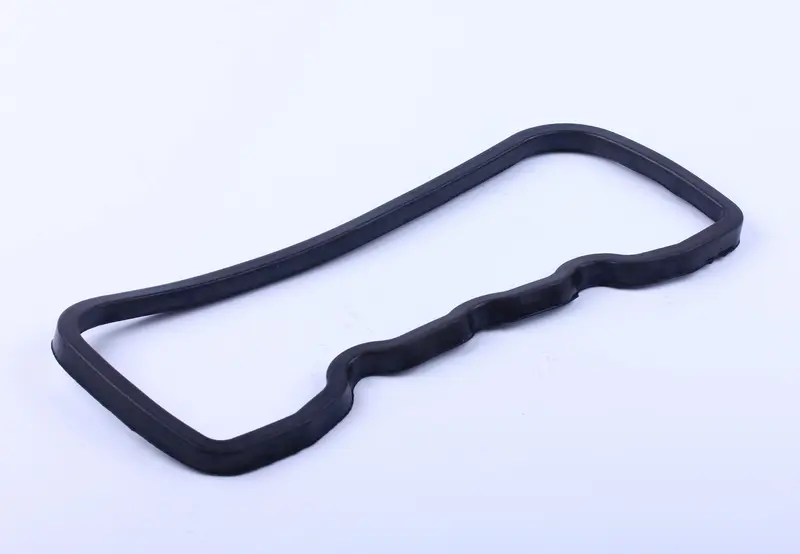

Ущільнення виготовлене з чорного еластомеру та має вигляд суцільного замкненого контуру без розривів і склеювань. Профіль об’ємний, потовщений по всій довжині, тому деталь лягає в посадкову канавку кришки й працює на обтиснення, а не просто перекриває площину. Одна з довгих сторін має характерні плавні виступи: контур повторює форму привалочної поверхні головки TY295, тож прокладка стає на місце однозначно й не потребує підрізання чи підгонки.

TY295 — двоциліндровий чотиритактний дизель із рідинним охолодженням потужністю близько 22 к.с., з діаметром циліндра 95 мм, ходом поршня 100 мм і робочим об’ємом приблизно 1,49 л. Клапанну кришку на такому моторі знімають регулярно: без цього не відрегулювати теплові зазори клапанів і не оглянути коромисла. Після кожного зняття ущільнення залишається обтиснутим і частково втрачає пружність, тому запасну прокладку зазвичай беруть одразу разом із роботами по головці.

Коли час міняти ущільнення

• оливні патьоки та мокрий налиплий бруд по периметру клапанної кришки;
• краплі оливи на головці, колекторі або корпусі двигуна після тривалої роботи;
• стара прокладка затверділа, потріскалася, витягнулася чи розплющилася й не відновлює форму;
• кришку знімали для регулювання клапанів або ремонту головки блока;
• підтягування кріплення кришки вже не усуває запотівання стику.

Що перевірити під час підбору

• модель мотора: ущільнення розраховане на головку TY295 мінітракторів Xingtai 220 і 224;
• форму контуру — прямокутна рамка з хвилястою довгою стороною має збігтися зі знятою деталлю за кількістю та розташуванням виступів;
• ширину й висоту профілю: нова прокладка повинна вільно лягати в канавку кришки без натягу та без люфту;
• стан самої кришки — деформований чи пошкоджений фланець не дасть рівномірного обтиснення навіть із новим ущільненням.

Встановлення не потребує спеціального інструменту. Привалочні поверхні головки та кришки насухо очищають від старої оливи й відкладень, укладають ущільнення в канавку по всій довжині, без скручування та розтягування, після чого ставлять кришку й затягують кріплення рівномірно, навхрест, помірним зусиллям: перетяжка видавлює еластомер і знову призводить до запотівання стику. Після складання двигуну дають прогрітися та оглядають периметр кришки на свіжі сліди оливи.

Таку прокладку варто мати в запасі разом із фільтрами та оливою для сезонного обслуговування мінітрактора. Заміна триває лічені хвилини, а сухий стик під кришкою позбавляє оливних патьоків, налиплого на мотор пилу й зайвих доливань між замінами. Для власника Xingtai 220 чи 224 це одна з найпростіших позицій, яка прямо впливає на чистоту двигуна та на можливість спокійно регулювати клапани тоді, коли це потрібно.
