Прокладка клапанної кришки двигуна 4L22BT для мототрактора

Прокладка клапанної кришки для дизеля 4L22BT

Стик клапанної кришки й головки блока — місце, де чотирициліндровий дизель мінітрактора починає пітніти оливою найпершим. Замкнений гумовий контур повторює периметр посадкової площини, утримує оливу всередині клапанного механізму й водночас перекриває шлях пилу, воді та бруду, яких на польовій техніці завжди вистачає.

Для якої техніки

Мотор 4L22BT — рядний чотирициліндровий дизель об'ємом близько 2,35 л і потужністю приблизно 35 к. с. з рідинним охолодженням. Такі двигуни ставлять на мінітрактори та мототрактори серії 354 — Булат, DW, Jinma, Foton і споріднені машини китайського складання, а також на окремі моделі під іншими торговими марками з тією ж силовою установкою. Ущільнення виготовлене під геометрію кришки саме цього мотора, тож під час обслуговування клапанного механізму нічого не доводиться підрізати чи підганяти на місці.

Конструкція

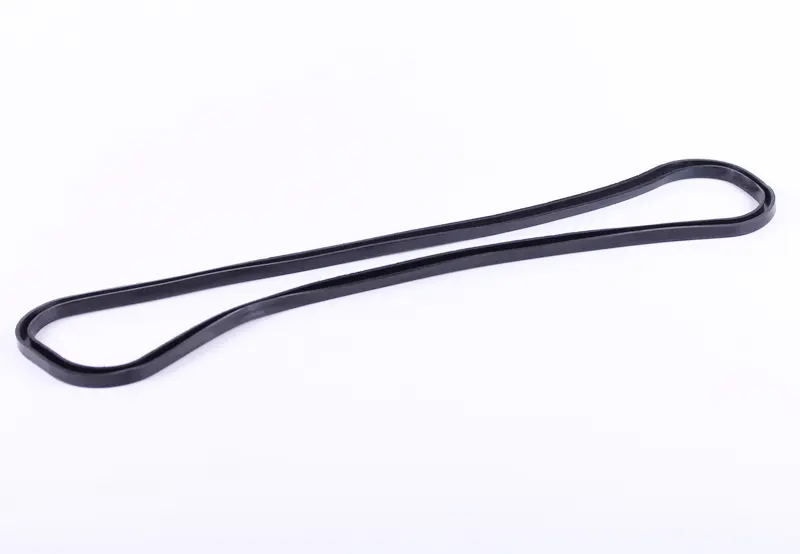

Деталь виконана суцільним замкненим кільцем видовженої форми — під довгу кришку чотирициліндрової головки. Відсутність стиків і склейок прибирає головні точки, з яких зазвичай починається протікання. Профільований переріз стає в канавку кришки й працює на обтиснення: під час затягування еластичний контур заповнює мікронерівності площин і компенсує невеликі відхилення геометрії. Таке ущільнення витримує постійні цикли нагрівання та охолодження разом із вібрацією дизеля і зазвичай монтується насухо, без суцільного шару герметика по всій площині.

Коли час міняти

• оливні патьоки по периметру кришки, замащена головка та бічна поверхня двигуна;
• олива в колодязях кріпильних шпильок і на кришці ззовні, яка з'являється знову після кожного миття мотора;
• рівень оливи в картері падає без помітного диму з вихлопу й без течі з-під піддона;
• знятий контур затверднув, потріскався, розплющився або втратив форму;
• кришку вже розбирали для регулювання теплових зазорів клапанів — стара гума вдруге майже ніколи не сідає щільно.

Підбір і встановлення

Головний орієнтир при виборі — модель двигуна та форма посадкової канавки. Зняте ущільнення варто прикласти до нового й порівняти довжину контуру, ширину та профіль перерізу, радіуси кутів і розташування звужень: у чотирициліндрових головок різних серій кришки схожі зовні, але відрізняються розмірами. Перед складанням площину головки та канавку кришки очищають від старої оливи й залишків герметика, а саму кришку перевіряють на відсутність жолоблення по привалочній кромці. Контур укладають у канавку без натягу та розтягування, а кріплення затягують рівномірно навхрест помірним зусиллям — перетягування видавлює гуму назовні й спричиняє нове протікання вже за кілька мотогодин.

Заміну логічно поєднувати з регулюванням клапанів і обслуговуванням оливної системи: кришку в цей момент однаково знято, а сама робота триває кілька хвилин. Один такий контур у запасі рятує від простою техніки в сезон, коли мототрактор потрібен щодня, і дає змогу закрити двигун одразу після перевірки зазорів, не відкладаючи складання.
