Кнопка ввімкнення світла Foton 244, ДТЗ 244, Jinma 244/264 AMG

Кнопка ввімкнення світла Foton 244, ДТЗ 244, Jinma 244/264 AMG слугує для керування освітленням із панелі техніки. Її замінюють, якщо клавіша заїдає, не тримається в обраному положенні або вмикає світло лише після кількох натискань. Справний перемикач дає змогу користуватися освітленням без підтискання клавіші та пошуку положення, у якому контакт ще працює.

Будова та позначення

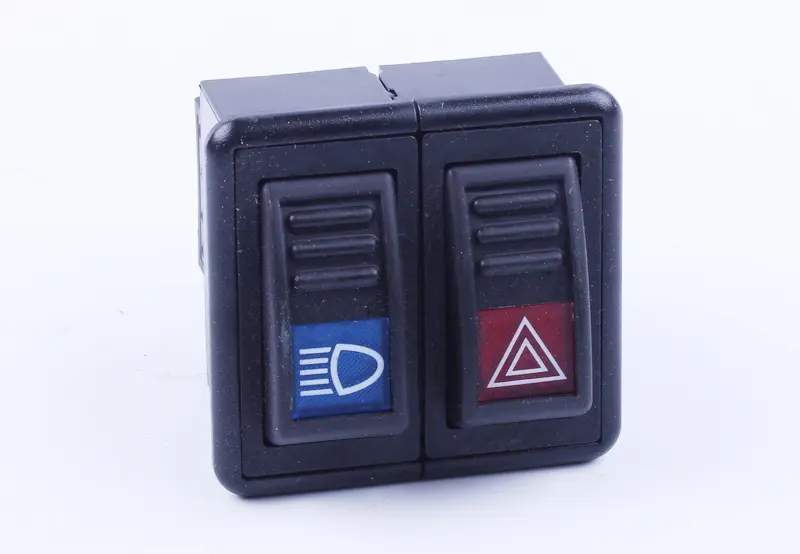

У чорній прямокутній рамці розташовано дві сусідні клавіші з поперечними ребрами на поверхні. Одна має синє поле зі знаком фари, друга — червоне поле з трикутником аварійної сигналізації. Позначення допомагають розрізняти органи керування на панелі. Для підбору враховуйте форму всього блока: зовнішню рамку, розташування клавіш і частину корпусу, яка заходить за панель. Самого збігу знака фари недостатньо, щоб визначити придатність заміни.

Як підібрати кнопку

Порівняйте з демонтованою деталлю розміри отвору в панелі та лицевої рамки, глибину корпусу й місця кріплення. Переконайтеся, що за панеллю вистачає простору для корпусу та підключення проводів. На зворотному боці звірте кількість і розміщення контактів, форму роз'єму, напрямні та фіксатор. Колодка має приєднуватися без натягування проводки й упирання в сусідні деталі.

Окремо перевірте кількість положень і спосіб роботи клавіші: чи залишається вона натиснутою, чи повертається назад. Зовні подібні перемикачі можуть мати різне підключення. Призначення виводів звіряють зі схемою техніки та позначеннями старої кнопки, а не лише за кольорами проводів. Невідповідність може спричинити відсутність світла, увімкнення в іншому положенні клавіші або нагрівання контакту в роз'ємі.

Ознаки несправності

Кнопку варто оглянути, якщо хід став надто тугим чи вільним, клавіша пошкоджена, рамка тріснула або блок хитається в панелі. Переривчасте світло під час натискання також може вказувати на проблему з перемикачем чи його підключенням. Типові причини заміни — зношення механізму, забруднення та погіршення контакту. Якщо освітлення зовсім не працює, перевірте живлення, запобіжник і колодку: нова кнопка не усуне пошкодження проводу або слабке з'єднання.

Заміна та контроль роботи

Перед демонтажем відключіть живлення техніки й забезпечте доступ до заднього боку панелі. Позначте розташування проводів або колодок, щоб зберегти правильне підключення. Звільніть кріплення старої кнопки та від'єднайте роз'єм, тримаючи його за корпус. Не тягніть за проводи й не виламуйте лицеву рамку: пошкоджений посадочний отвір заважатиме надійно закріпити новий блок.

Поки кнопку знято, огляньте клеми, ізоляцію та фіксатори колодки. Ослаблені, потемнілі чи оплавлені з'єднання потрібно відновити; пошкоджені клеми або колодку за потреби замінюють разом із перемикачем. Під'єднавши кнопку, перевірте її фіксацію та переконайтеся, що проводка не затиснута краєм панелі. Після відновлення живлення послідовно перевірте положення клавіш і відповідні функції. Світло має вмикатися стабільно, без додаткового притискання або похитування клавіші.
