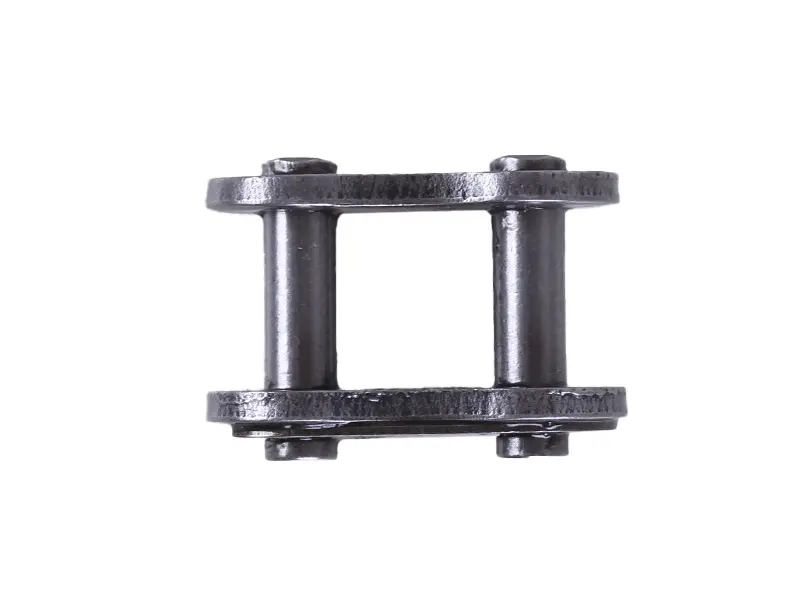

Замок ланцюга 520H AMG

Замок ланцюга 520H AMG — з'єднувальна ланка для замикання приводного ланцюга в кільце. Пальці замка проходять крізь кінцеві ланки, а бічна пластина утримує з'єднання. Під час роботи воно сприймає навантаження разом з рештою ланцюга та має вільно згинатися на зірочках. Тому під час заміни потрібно перевірити і відповідність розмірів, і правильність фіксації пластини.

Будова та маркування

Конструкція складається з двох паралельних пальців і бічних пластин. Вони з'єднують кінці ланцюга, залишаючи шарнірам потрібну рухливість. Число 520 означає типорозмір ланцюга з кроком 15,875 мм: це відстань між осями сусідніх шарнірів. Підбираючи замок, орієнтуйтеся на повне позначення 520H. Однакового кроку замало, адже з'єднувальні ланки можуть мати інші розміри пальців, посадку пластини та спосіб її закріплення.

Ознаки несправності

Замок потребує перевірки, якщо пластина змістилася, фіксатор пошкоджений, з'явилися тріщини, деформація або помітне спрацювання пальців. Надмірний бічний люфт і тугий хід також вказують на проблему зі з'єднанням. Бруд, корозія та нестача мастила прискорюють зношування шарнірів. Якщо після очищення ланка й далі заїдає, слід з'ясувати причину: сильніший натяг ланцюга її не усуне. Зігнуті пластини та спрацьовані пальці замінюють, а не виправляють підгинанням.

Як підібрати замок

Звірте маркування ланцюга, будову знятого замка та вимоги виробника ланцюга до з'єднувальної ланки. Порівняйте діаметр і робочу довжину пальців, відстань між їхніми осями, ширину з'єднання та посадку зовнішньої пластини. Окремо перевірте спосіб фіксації й наявність ущільнень у ланцюзі. Навіть за однакового кроку ці відмінності впливають на складання: закороткі пальці завадять повністю закріпити пластину, а завеликий зазор спричинятиме перекіс і швидше зношування.

Заміна та контроль з'єднання

Заглушіть двигун і унеможливте випадковий рух приводу. Послабте натяг ланцюга, очистьте ділянку з'єднання та зніміть старий замок відповідним інструментом. Перевірте отвори кінцевих ланок: новий замок не усуває їхнього спрацювання чи пошкодження. Складайте з'єднання за інструкцією виробника ланцюга, дотримуючись порядку встановлення пластин та ущільнень, передбачених його конструкцією. Не розсвердлюйте отвори й не сточуйте пальці заради підгонки.

Остаточно закріплюйте пластину способом, передбаченим для конкретного з'єднання. Якщо застосовується пружинна скоба, її закритий кінець має бути спрямований за ходом руху ланцюга, а сама скоба — повністю увійти в канавки пальців. Для заклепкового з'єднання потрібні відповідний інструмент і параметри розклепування від виробника. Після складання перевірте, чи надійно утримується пластина, чи немає перекосу та чи вільно рухається ланка. Під час ручного прокручування ланцюг має огинати зірочки без заклинювання.

Разом із замком огляньте сусідні ланки й зубці зірочок, після чого відрегулюйте натяг відповідно до вимог техніки. Якщо ланцюг видовжений через зношування або має пошкодження в кількох місцях, одного нового замка недостатньо. Невідповідна з'єднувальна ланка, неповна фіксація чи надто щільно притиснута пластина можуть спричинити роз'єднання ланцюга та пошкодження приводу.
