Головка вмикання/вимикання ВВП Jinma 200/204/240/245 AMG

Головка вмикання/вимикання ВВП Jinma 200/204/240/245 AMG призначена для механізму керування валом відбору потужності. Через ВВП обертання від двигуна надходить до під’єднаного обладнання, а механізм перемикання вмикає та вимикає цей привід. Головку замінюють під час ремонту керування ВВП, якщо вона пошкоджена або зношення її сполучень заважає передаванню руху між деталями механізму.

Будова та ознаки зношення

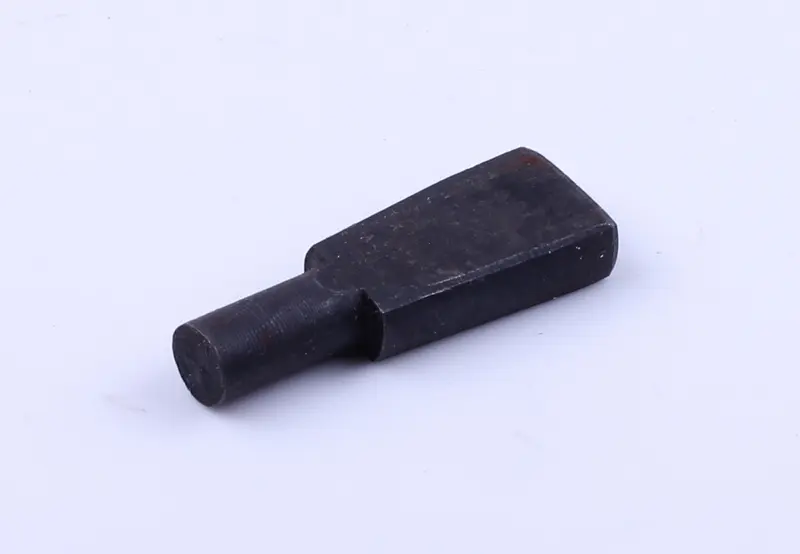

Деталь має видовжену плоску частину із заокругленим краєм і циліндричний хвостовик, що виступає з корпуса. Для правильної роботи потрібна відповідність обох частин: корпус має підходити за профілем, а хвостовик — за посадкою у сполученій деталі. Їхнє взаємне розташування впливає на хід механізму. Темний колір поверхні сам по собі не визначає матеріал чи спосіб обробки головки.

Тріщини, вигин, відколи та помітне спрацювання хвостовика — причини замінити головку. Також оглядають поверхні, які сприймають зусилля під час перемикання. Приводом для перевірки можуть бути збільшений вільний хід керування, неповне перемикання або незвично тугий рух. Водночас такі ознаки не вказують лише на головку: люфт може виникати через розбитий отвір у сполученій деталі, а заїдання — через перекіс механізму. Без усунення цієї причини заміна не відновить нормальну роботу.

Як підібрати головку

Порівняйте зі знятою деталлю загальну довжину, ширину й товщину плоскої частини, а також діаметр і довжину хвостовика. Зверніть увагу на перехід від корпуса до хвостовика, його розташування та форму поверхонь, що взаємодіють з механізмом. Для вимірювання обирайте ділянки без значного спрацювання: стерта поверхня вже не дає точного уявлення про початковий розмір. Однаковий загальний обрис не замінює перевірки посадки та ходу.

Окремо перевірте спосіб кріплення головки й стан місця, де вона встановлена. Розбитий отвір, пошкоджений фіксатор або сліди тертя об сусідні частини допомагають знайти причину несправності. Збережіть зняті кріпильні та фіксувальні деталі до завершення підбору: так легше порівняти їхній стан і відновити послідовність складання. Якщо сполучення має надмірний люфт, його потрібно відновити разом із заміною пошкоджених деталей, інакше нова головка також швидко зношуватиметься.

Заміна та контроль руху

Працюйте із заглушеним двигуном після повної зупинки приводу та унеможливте випадковий запуск. До розбирання запам’ятайте положення головки й пов’язаних із нею частин. Звільніть кріплення в послідовності, передбаченій будовою механізму, очистьте посадочне місце та огляньте сполучені поверхні. Під час складання відновіть початкове положення головки й штатну фіксацію. Удари, підгинання та надмірне затягування не повинні компенсувати невідповідність посадки.

Після встановлення на нерухомій техніці перевірте доступний хід керування. Головка має залишатися закріпленою, рухатися без заклинювання та не впиратися в сусідні деталі до завершення перемикання. Подальшу перевірку приводу виконуйте за інструкцією до техніки. Невідповідний профіль або розташування хвостовика можуть спричинити неповне вмикання, перешкоджати вимиканню ВВП і збільшувати навантаження на сполучені частини. Якщо після складання залишилися тугий хід або зайвий люфт, спочатку знайдіть і усуньте їхню причину.
