Кронштейн розподільника ГПК DongFeng 354/404 AMG

Кронштейн розподільника ГПК DongFeng 354/404 AMG призначений для кріплення розподільника гідропідсилювача керма на техніці. Він утримує корпус у передбаченому положенні та сприймає навантаження в місцях кріплення. Справна опора допомагає зберегти правильне розташування розподільника, щоб приєднані трубки й шланги не натягувалися через його зміщення під час вібрації.

Будова кронштейна

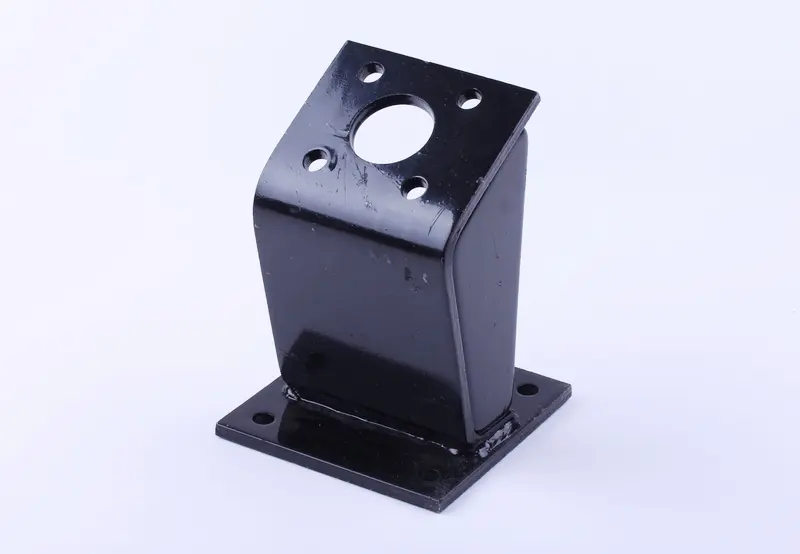

Деталь має основу з отворами для кріплення, підняту опорну частину та верхній похилий майданчик. У центрі майданчика є великий отвір, навколо нього — чотири менші. Бічна стінка з’єднує верхню частину з основою, унизу розташовані зварні з’єднання. Поверхня чорна. Для встановлення має значення не лише збіг отворів: висота та нахил майданчика визначають положення розподільника відносно основи й сусідніх деталей.

Причини заміни

Кронштейн варто перевірити, якщо розподільник хитається на опорі, кріплення регулярно послаблюється або корпус змістився. Тріщини, погнута основа, пошкоджені зварні з’єднання та розбиті отвори є причинами замінити деталь. Такі пошкодження можуть виникнути після удару, тривалої роботи з послабленими болтами чи через навантаження від невдало прокладених шлангів. Підтягування болтів не усуне люфт, якщо отвори вже витягнуті або опора втратила форму.

Як перевірити відповідність

Зіставте новий кронштейн зі знятим: перевірте контур основи, кількість і розташування нижніх отворів, висоту опорної частини та нахил верхнього майданчика. Виміряйте центральний отвір і відстані між чотирма отворами навколо нього. Врахуйте також, як верхнє кріплення розташоване відносно основи. Якщо старий кронштейн деформований, додатково звірте розміри з місцями кріплення на техніці та корпусі розподільника.

Переконайтеся, що після встановлення вистачатиме простору для приєднання шлангів і доступу інструментом до кріплень. Невідповідна висота або кут майданчика можуть змістити розподільник, спричинити перегин шланга чи його тертя об сусідню деталь. Поверхні мають прилягати без примусового стягування болтами. Якщо для суміщення потрібно згинати опору або розсвердлювати отвори, слід повторно перевірити підбір.

Монтаж і перевірка

Зафіксуйте техніку, зупиніть двигун і забезпечте відсутність тиску в гідросистемі відповідно до інструкції машини. Перш ніж відкручувати опору, підтримайте розподільник, щоб він не завис на трубках або шлангах. Якщо доступ потребує роз’єднання гідравлічних з’єднань, захистіть відкриті приєднання від бруду. Очистьте місця прилягання основи, огляньте сусідні опори, різьбу, болти та шайби. Кріплення з пошкодженнями потрібно замінити.

Спочатку сумістіть поверхні та наживіть болти, залишивши можливість вирівняти деталі. Перевірте положення корпусу, вільне прокладання шлангів і відсутність контакту з гострими краями. Остаточно затягуйте кріплення з моментом та в послідовності, визначеними документацією техніки. Після складання переконайтеся, що опора не рухається, а кермове управління працює справно. Якщо гідравлічні з’єднання роз’єднували, перевірте їхню герметичність. Стукіт, зміщення розподільника або натяг шлангів означають, що причину потрібно усунути до початку роботи.
