Хрестовина карданного вала 30х90 для квадратного перерізу AMG

Хрестовина карданного вала 30х90 для квадратного перерізу AMG з’єднує вилки карданного шарніра та передає обертання між частинами приводу, розташованими під кутом одна до одної. Її замінюють через люфт, заїдання шарніра або пошкодження опор. Для добору потрібно звірити не лише позначення 30х90 і квадратний переріз вала, а й розміри посадкових місць у вилках та спосіб фіксації чашок.

Конструкція та ознаки зношення

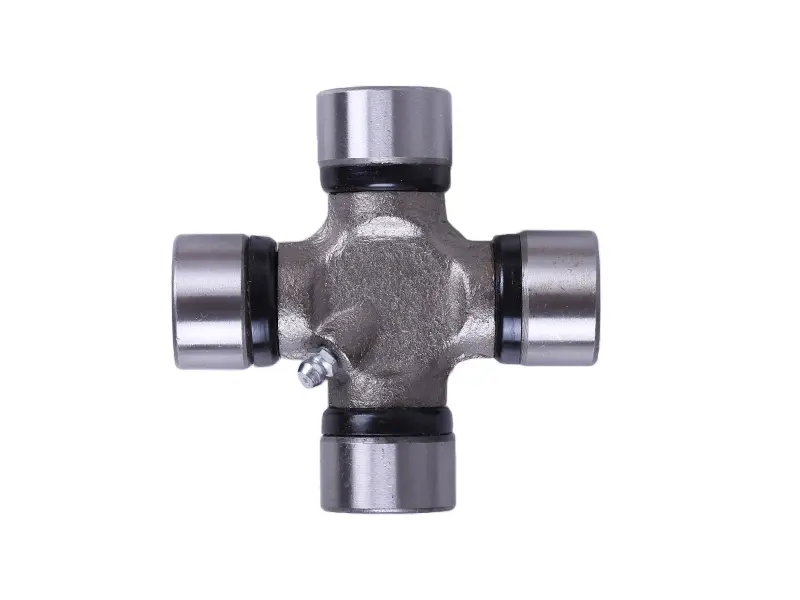

На чотирьох кінцях хрестовини розміщені чашки, біля їхньої основи — ущільнення. На корпусі є прес-маслянка для подавання мастила. Чашки входять у вушка вилок, а підшипникові опори забезпечують рухливість з’єднання під час обертання. Ущільнення допомагають утримувати мастило всередині та обмежують потрапляння бруду до поверхонь тертя.

Стук під час зміни навантаження, відчутний вільний хід між вилками й нерівномірне переміщення шарніра — причини перевірити хрестовину. Вібрація також може супроводжувати її зношення, але потребує огляду інших частин приводу. Під час перевірки шукають пошкодження ущільнень, сліди корозії та дефекти чашок. Вода, пил і нестача мастила прискорюють зношення підшипникових опор. Якщо вже утворився люфт, змащування не відновить посадку деталей.

Як перевірити відповідність

На очищеній знятій деталі вимірюють діаметр чашок і загальну відстань між торцями протилежних чашок. Ці значення зіставляють із позначенням 30х90 та розмірами вилок. Далі перевіряють розташування канавок, тип стопорів і відстань між поверхнями, які утримують чашки. Однаковий зовнішній вигляд або збіг одного розміру ще не забезпечують правильної посадки й надійної фіксації шарніра.

Квадратний переріз описує застосування вала, проте не визначає всі розміри його карданного з’єднання. Окремо перевіряють місце прес-маслянки: до неї має залишатися доступ для змащування, а вилки не повинні торкатися її під час відхилення. Варто оглянути вушка, отвори під чашки та місця встановлення стопорів. Нова хрестовина не усуне наслідків розбитих посадок, тріщин чи деформації вилки.

На що зважати під час встановлення

Привід зупиняють і унеможливлюють його випадковий запуск та рух вала. Перед розбиранням позначають взаємне положення частин, щоб зберегти орієнтацію вилок під час складання. Знявши фіксатори, чашки випресовують відповідною оправкою з опорою під вушка. Посадки очищають від забруднень і корозії. Нові чашки вводять рівно, стежачи, щоб деталі підшипників усередині не випали та не змістилися.

Пошкоджені стопори замінюють, ущільнення перевіряють на правильне розташування. Чашки запресовують до положення, у якому фіксатори повністю стають на свої місця. Після складання шарнір має рухатися плавно, без заклинювання та відчутного люфту. Мастило добирають відповідно до вимог карданного приводу й подають через прес-маслянку за передбаченим порядком. Перекіс чашки, надто туга посадка або неповністю встановлений стопор можуть спричинити нагрівання, швидке зношення та пошкодження вилок. Такі недоліки усувають до початку роботи.
