Хрестовина карданного вала 24х63 для профілю «трилимонник» AMG

Хрестовина карданного вала 24х63 для профілю «трилимонник» AMG з’єднує вилки карданного шарніра та передає обертання між частинами привода, осі яких розташовані під кутом. Завдяки цьому шарнір може змінювати положення під час роботи. Хрестовину замінюють, коли в підшипникових з’єднаннях з’являється люфт або рух стає нерівномірним: зношене з’єднання створює удари й додатково навантажує вилки.

Будова та догляд

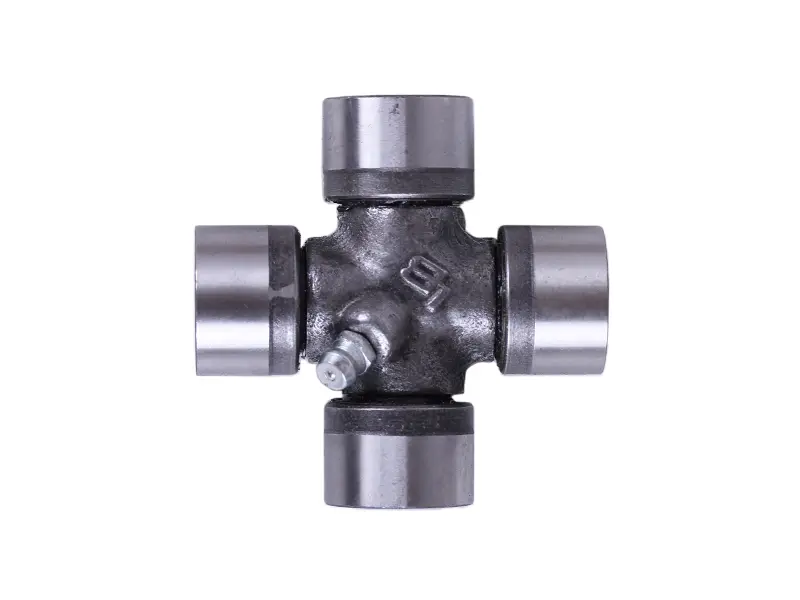

Хрестовина має чотири циліндричні підшипникові чашки та прес-маслянку, що виступає з центральної частини. Чашки входять у посадкові отвори вилок, а через маслянку подають мастило до шарніра. Під час складання потрібно залишити доступ до неї та перевірити, чи не торкається вона сусідніх деталей при зміні кута між вилками.

Брак мастила, забруднення та пошкоджені ущільнення прискорюють зношування. Перевірити хрестовину варто, якщо чути стукіт при зміні навантаження, відчувається люфт між вилками або шарнір рухається ривками. Заклинювання також є причиною для розбирання й огляду. Водночас вібрація може мати інші причини, тому разом із хрестовиною перевіряють кріплення та самі вилки. Нова деталь не усуне люфт, якщо чашка обертається у зношеному посадковому отворі.

Як перевірити відповідність

Для підбору використовують позначення 24х63 та профіль «трилимонник», після чого звіряють будову й розміри знятої хрестовини. Самого збігу профілю вала недостатньо. Потрібно зіставити діаметр чашок, загальний розмір між торцями протилежних чашок і спосіб їх фіксації у вилках. Деталь спочатку очищають, а вимірювання виконують на цілих поверхнях без задирок і нашарувань іржі.

• Перевірте відповідність чашок посадковим отворам: надмірний зазор спричиняє люфт, а невідповідна щільна посадка ускладнює складання.
• Зіставте розташування канавок і стопорних елементів, які утримують чашки від зміщення.
• Переконайтеся, що положення прес-маслянки дозволяє обслуговувати шарнір і не обмежує його рух.
• Огляньте вилки на тріщини, викривлення та зношення отворів, щоб визначити, чи достатньо замінити лише хрестовину.

На що зважати під час установлення

Перед розбиранням привід зупиняють і від’єднують від джерела руху, а взаємне положення частин кардана позначають. Після зняття фіксаторів чашки випресовують, підпираючи вилку поблизу посадкового отвору. Не можна передавати зусилля через непідперті кінці вилки: так її легко деформувати. Отвори очищають, перевіряють стан канавок, а пошкоджені фіксатори й ущільнення замінюють відповідно до будови шарніра.

Чашки встановлюють рівно, контролюючи положення голок усередині: голка, що потрапила під торець шипа, заважатиме правильному складанню. Після запресовування перевіряють, чи повністю стали на місце стопорні елементи. Шарнір має рухатися плавно, без закушування та відчутного люфту. Тип мастила й спосіб його подавання узгоджують із вимогами карданного привода. Помилка в розмірі або перекіс чашки призводять до нагрівання, тугого ходу й прискореного зношування, тому шарнір, який заїдає після складання, потрібно перевірити до роботи під навантаженням.
