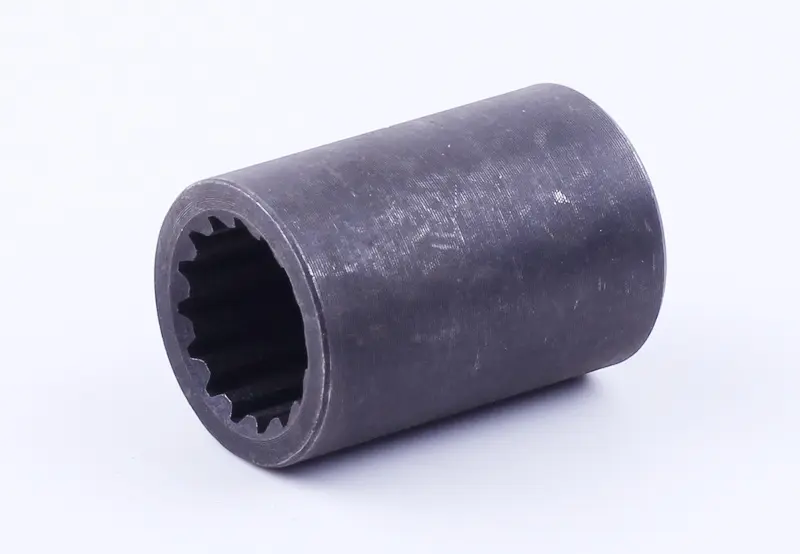

Втулка з’єднувальна вала приводу переднього моста DongFeng 240/244 AMG

З’єднувальна втулка вала приводу переднього моста DongFeng 240/244 передає обертання між сполученими частинами приводу. Її внутрішні шліци входять у зачеплення зі шліцами вала, а крутний момент передається через бічні поверхні зубців. Коли ці поверхні зношуються, у з’єднанні виникає вільний хід: вал спочатку провертається відносно втулки й лише потім передає навантаження далі.

Будова та ознаки зношення

Втулка має циліндричний корпус і внутрішній шліцьовий профіль. Для справної роботи потрібні відповідна посадка та достатня довжина зачеплення. Самої можливості насунути деталь на вал замало: зубці мають правильно прилягати один до одного. Завеликий зазор спричиняє удари під час зміни навантаження, а невідповідний профіль може заважати складанню або передавати зусилля лише через окремі ділянки зубців.

Перевірити втулку варто, якщо під час увімкнення приводу чути стукіт, з’являються ривки чи відчутний люфт у з’єднанні. Такі прояви не завжди пов’язані лише з нею, тому оглядають і сусідні сполучення. На демонтованій деталі шукають зім’яті або заокруглені грані шліців, відколи, нерівномірне спрацювання та тріщини корпусу. Бруд у зоні контакту, нестача передбаченого змащення й робота з перекосом прискорюють зношення зубців.

Як перевірити відповідність

Зіставляйте втулку зі знятим зразком і шліцьовою частиною вала. Позначення моделі допомагає визначити призначення деталі, але посадку перевіряють за самим з’єднанням. Старий зразок може вже мати значне спрацювання, тому його збільшені зазори не слід вважати нормою для нової деталі. Під час порівняння перевіряють:

• загальну довжину та зовнішній діаметр — чи поміститься втулка у відведеному місці;
• кількість внутрішніх шліців, їхній профіль і посадкові діаметри — чи відповідають вони валу;
• довжину шліцьової ділянки та глибину входження вала — чи буде зачеплення достатнім;
• форму торців і передбачений спосіб утримання втулки від осьового зміщення.

Близькі зовнішні розміри не означають однакового внутрішнього профілю. Якщо зачеплення надто коротке, навантаження припадає на меншу площу зубців, що прискорює їхнє спрацювання. Надмірно туга посадка також потребує перевірки: забивання невідповідної втулки може пошкодити краї шліців ще до початку роботи.

Що врахувати під час заміни

Роботу виконують на зупиненій техніці, унеможлививши її рух і випадкове ввімкнення приводу. До розбирання позначають положення з’єднання та запам’ятовують порядок встановлення деталей фіксації. Після зняття втулки очищають контактні поверхні й оглядають шліци вала. Якщо зубці вала вже суттєво зношені, заміна лише втулки не забезпечить тривалого усунення люфту: пошкоджені спряжені деталі також потрібно замінити.

Під час складання суміщають шліци, витримують передбачену глибину посадки та відновлюють штатну фіксацію. Якщо деталь застрягає, перевіряють співвісність, чистоту поверхонь і відповідність профілю. Змащують з’єднання згідно з вимогами його обслуговування. Разом із втулкою оглядають фіксатори та захисні деталі, якщо вони є в конструкції. Після встановлення перевіряють відсутність заклинювання й надмірного осьового переміщення, а під час пробної роботи звертають увагу на сторонній стукіт.
