Вимикач правого покажчика повороту JK938A DongFeng 244 AMG

Вимикач правого покажчика повороту JK938A для DongFeng 244 призначений для керування сигналом правого повороту. Його замінюють, якщо клавіша пошкоджена, заїдає або контакт спрацьовує через раз. Справний вимикач дає змогу вмикати покажчик звичним рухом, без повторних натискань і пошуку положення, у якому сигнал запрацює. Позначення виробу — JK938A, додатковий маркер — AMG.

Будова та ознаки несправності

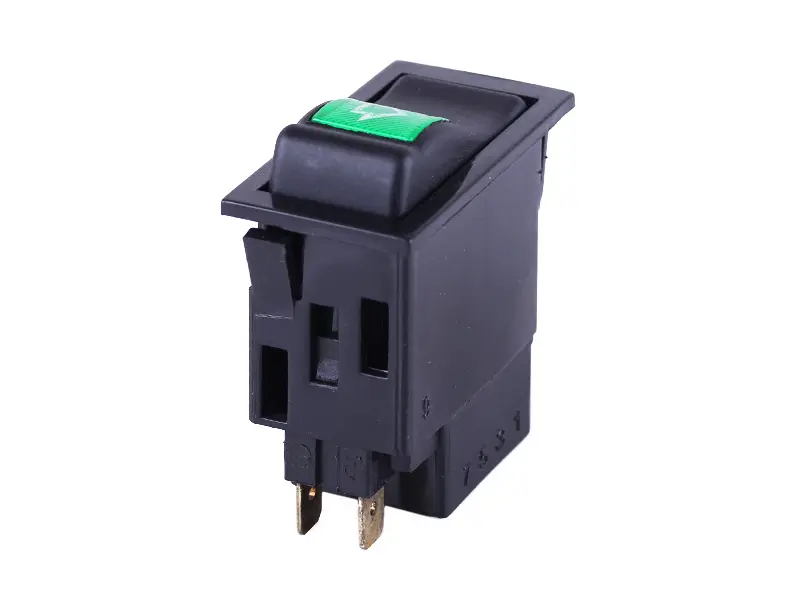

Чорний прямокутний корпус має виступну рамку та хитну клавішу із зеленою вставкою. З боків розташовані елементи фіксації, знизу — плоскі контактні виводи. Під час підбору враховуйте простір за панеллю: корпус має вміщуватися в ньому разом із підключеною колодкою, не впиратися в сусідні деталі й не притискати проводи. Зовнішня схожість клавіші ще не визначає правильність посадки.

Тріщини, зламані кріплення, надмірний люфт або зникнення сигналу від легкого дотику до клавіші — приводи перевірити вимикач. Перебої можуть виникати через зношені контакти, забруднення чи ослаблене з'єднання. Якщо клеми потемніли, а ізоляція поряд пошкоджена, варто перевірити стан роз'єму. Нова деталь у колодці з поганим притисканням контактів не усуває причину нагрівання та повторної відмови.

Як підібрати заміну

Порівняйте зі знятим вимикачем форму клавіші, зовнішні розміри рамки, розміри посадкової частини та глибину корпусу. Зіставте розташування засувок і товщину панелі в місці встановлення. Вільна посадка призводить до зміщення корпусу під час натискання, а надмірне зусилля при встановленні може зламати кріплення або пошкодити край отвору.

• Звірте кількість, ширину та розташування контактних виводів із відповідною колодкою проводки.
• Перевірте призначення контактів за схемою підключення техніки: однаковий корпус може мати інше розташування контактів за функціями.
• Порівняйте положення клавіші та спосіб їх фіксації зі старим вимикачем.
• Узгодьте електричні параметри з маркуванням знятої деталі та документацією техніки; зелена вставка не визначає допустиме навантаження.

Встановлення

Спочатку відключіть живлення техніки та відкрийте доступ до зворотного боку панелі. Позначте розташування проводів, від'єднайте колодку, тримаючи її за корпус, і звільніть бічні фіксатори. Виймайте вимикач без ривків за проводку. Поки отвір відкритий, огляньте його краї, клеми роз'єму й найближчу ділянку проводів. Пошкоджені наконечники, колодку та ізоляцію потрібно відновити під час цієї ж заміни.

Підключіть виводи за перевіреною схемою. Не підгинайте їх, щоб пристосувати невідповідний роз'єм: це може послабити контакт або пошкодити кріплення виводу. Зафіксуйте корпус у панелі та переконайтеся, що проводи не затиснуті. Після відновлення живлення кілька разів увімкніть і вимкніть правий покажчик, перевірте стабільність сигналу та нерухомість корпусу при натисканні. Якщо перебої залишилися, окремо перевіряють з'єднання й інші компоненти покажчика: справний вимикач не компенсує обрив проводу або несправну лампу.
