Вал трансмісійного привода KRO 900 L-190 мм AMG

Вал трансмісійного привода KRO 900 L-190 мм AMG передає обертання між з’єднаними деталями механізму. Стан його посадкових поверхонь і з’єднань впливає на передавання крутного моменту та утримання суміжних деталей у потрібному положенні. Вал замінюють, якщо він зігнутий, має тріщини, пошкоджену різьбу або зношені ділянки, що контактують з іншими частинами привода.

Будова вала

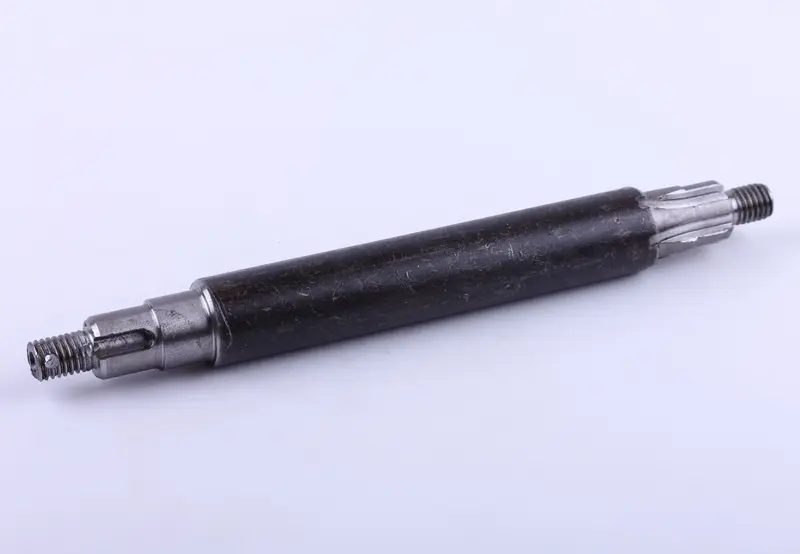

Деталь має видовжену циліндричну середню частину та ступінчасті кінці із зовнішньою різьбою. На одному кінці є поздовжні шліци, на іншому — поздовжній паз. Кожен бік потрібно звіряти окремо, оскільки форма цих ділянок визначає спосіб з’єднання із суміжними деталями. Позначення L-190 мм означає довжину 190 мм, але збіг лише цього розміру ще не підтверджує взаємозамінність.

Оглядаючи знятий вал, перевірте, чи немає зім’ятих країв шліців, розбитого паза, задирок на посадкових поверхнях і зірваних витків різьби. Стукіт під час зміни навантаження, люфт у з’єднанні або биття — привід перевірити стан привода. Причина може бути й у зношених суміжних деталях. Якщо отвір або шліци деталі, що встановлюється на вал, уже розбиті, новий вал сам по собі не прибере люфт.

Як перевірити відповідність

Порівняйте довжину старого вала, діаметри й довжину посадкових ділянок, розташування уступів. Звірте кількість і профіль шліців, ширину та положення поздовжнього паза. Для обох кінців окремо перевірте діаметр і крок різьби. Подібний вигляд різьбових ділянок не означає, що до них підходить однакове кріплення. Враховуйте також відстань між поверхнями, які визначають положення деталей у зібраному приводі.

Для вимірювань обирайте місця без значного зношення: розбита посадкова поверхня спотворює розмір. Під час розбирання зберігайте послідовність шайб, втулок та інших установочних деталей, якщо вони є в механізмі. Це допоможе відновити правильне положення вала вздовж осі. Навіть за однакової загальної довжини інше розташування уступу або коротша посадкова ділянка можуть завадити правильному складанню.

На що зважати під час заміни

Зупиніть техніку та унеможливте випадковий запуск. Перш ніж знімати вал, запам’ятайте його орієнтацію і розташування кріплень. Очистьте сполучені поверхні, огляньте відповідні шліци, пазове з’єднання й опори. Кріпильні та стопорні деталі з пошкодженнями замінюють за станом. Якщо конструкція передбачає підшипники або ущільнення в місцях проходження вала, перевірте їх разом із посадками: люфт опори чи пошкоджена ущільнювальна крайка впливатимуть на роботу після ремонту.

Заводьте вал у посадки без перекосу, суміщаючи профілі з’єднань. Не використовуйте гайку, щоб силою стягнути деталі, які не сідають на місце, і не бийте по різьбових кінцях. Так можна пошкодити різьбу або опори. Мастило, спосіб фіксації та зусилля затягування мають відповідати вимогам механізму. Після складання перевірте кріплення, вільне обертання без заклинювання та відсутність зайвого осьового переміщення. Невідповідні шліци чи паз спричиняють люфт і швидке зношення, а помилка в посадці може призвести до биття та втрати передавання обертання.
