Середній вал трансмісії L-380 мм KRO 900 AMG

Середній вал трансмісії L-380 мм KRO 900 AMG передає обертання між сполученими деталями приводу. Його замінюють у разі деформації, пошкодження шліців або зношення посадкових поверхонь, через яке з’єднання втрачають точність. Для правильного підбору потрібна відповідність не лише за довжиною: форма обох кінців визначає, як вал з’єднається з іншими деталями та працюватиме під навантаженням.

Будова вала

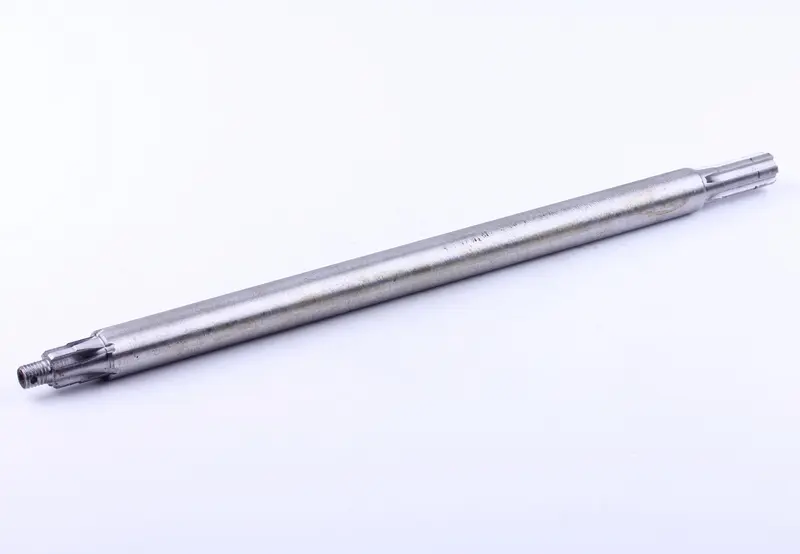

Довга циліндрична середня частина переходить у шліцьові ділянки з обох боків. На одному кінці є виступ із різьбою. Через шліци обертання передається на відповідну деталь, а різьбова ділянка бере участь у кріпленні під час складання. Кінці мають різну форму, тому під час зняття варто позначити напрямок встановлення та запам’ятати розташування кріпильних деталей.

L-380 мм — позначення довжини 380 мм. Для заміни цього розміру недостатньо: мають збігатися посадки, геометрія шліців і різьбового кінця. Відмінність у довжині ділянки з’єднання може завадити повній посадці або змістити деталі передачі. Вал добирають за сукупністю розмірів, порівнюючи його зі знятим зразком.

Ознаки зношення

Вал перевіряють, коли у шліцьовому з’єднанні з’являється люфт, під час зміни навантаження чути стукіт або привід обертається нерівномірно. Після розбирання шукають зім’яті грані шліців, задири, тріщини, сліди прокручування та пошкодження різьби. На деформацію може вказувати биття під час обертання. Водночас ці симптоми потребують перевірки сусідніх деталей: зношені опори чи розбиті відповідні шліци також спричиняють шум і люфт.

Як перевірити відповідність

• Зіставте довжину старого вала, розташування переходів між ділянками та відстані між посадковими поверхнями.
• Перевірте діаметри середньої частини й кінців, кількість і профіль шліців, довжину їхнього зачеплення.
• Звірте діаметр, крок і довжину різьби, форму торців та положення упорів, якщо вони є у вашій конструкції.
• Переконайтеся, що штатні кріплення й сполучені деталі можуть стати на свої місця без перекосу.

Перед вимірюванням очистьте знятий вал від забруднень. Зношення та забиті краї шліців спотворюють розміри, тому порівнюйте також ділянки, які зберегли початкову форму. Окремо огляньте деталі, що насаджуються на вал. Якщо їхні шліци розбиті, новий вал працюватиме з люфтом і зазнаватиме ударних навантажень, а причина повторного зношення залишиться.

Заміна та контроль складання

Розбирайте передачу після зупинки приводу, унеможлививши випадковий запуск техніки. До виймання вала зафіксуйте порядок кріплень і розміщення сполучених деталей. Очистьте посадкові місця, огляньте відповідні шліци та опори. Якщо в цій конструкції є підшипники, ущільнення й фіксатори, перевірте їхній стан і замініть пошкоджені разом із валом. Це допоможе уникнути повторного розбирання через залишений дефект.

Під час встановлення сумістіть шліци й не бийте по різьбовому кінцю. Не намагайтеся стягнути кріпленням посадки, які не збігаються. Мастило та порядок затягування мають відповідати вимогам конкретної передачі. Після складання перевірте надійність фіксації та обертання без заклинювання, а тоді проведіть коротку перевірку без робочого навантаження. Неправильна довжина, перекіс або неповне зачеплення шліців можуть спричинити биття, швидке зношення з’єднань і пошкодження сусідніх деталей.
